Vor wenigen Tagenhabe ich Euch gezeigt, wie Ihr mit wenigen Euros eine vollwertige CCU3 mit Hilfe eines Orange Pi’s aufbauen könnt. Das System ist nun schon seit ein paar Tagen bei mir im intensiven Test und ich bin total zufrieden. Die Performance ist im Vergleich zur alten CCU2 der Wahnsinn ;-) Als Stand-alone Lösung und CCU3 Ersatz kann ich die kleine Kiste wärmsten empfehlen. Ich bin gerade noch dran eine Homebridge für die Siri Sprachsteuerung aufzusetzen. Auch teste ich, wie gut ioBroker auf dem Gerät läuft. Limitierend wird hier wahrscheinlich der Arbeitsspeicher sein.

Was mich am Orange Pi Zero allerdings etwas stört, ist, dass der Netzwerkport und der micro USB Anschluss auf unterschiedlichen Seiten liegen. Das sieht leider etwas doof aus, wenn man das Gerät im Sichtbereich aufstellen möchte. Doch dafür gibt es eine sehr elegante Lösung. Der Orange Pi lässt sich sehr einfach über PoE (Power over Ethernet) mit Strom versorgen.

So kann die benötigte 5V Spannung direkt über den Netzwerkanschluss gespeist werden.Somit kann das Gerät dann mit nur einer Kabelverbindung betrieben werden.

Bei dem Orange Pi Zero handelt es sich um keine „normale“ PoE Versorgung. Der Standard ist hier 48V. Diese Spannung würde das Gerät sofort beschädigen. Wir müssen daher etwas basteln, damit wir 5V zur Verfügung stellen können. Dazu habe ich mir einen passiven PoE Injector besorgt. Mit dieser Kabelpeitsche ist es möglich, eine Stromquelle an ein Netzwerkkabel anzuschließen. Hier könnt Ihr das Spannungsniveau selber festlegen. Ich greife für den Orange Pi auf ein herkömmliches 5V Netzteil zurück.

Zuerst habe ich den micro USB-Stecker und die Hohlbuchse abgeschnitten und die Kabel abisoliert. Damit wir später wieder eine saubere Isolierung herstellen können, habe ich zuerst dünne Schrumpfschläuche über die einzelnen Adern gezogen und einen größeren über das gesamte Kabel. So kann später eine saubere Isolierung hergestellt werden.

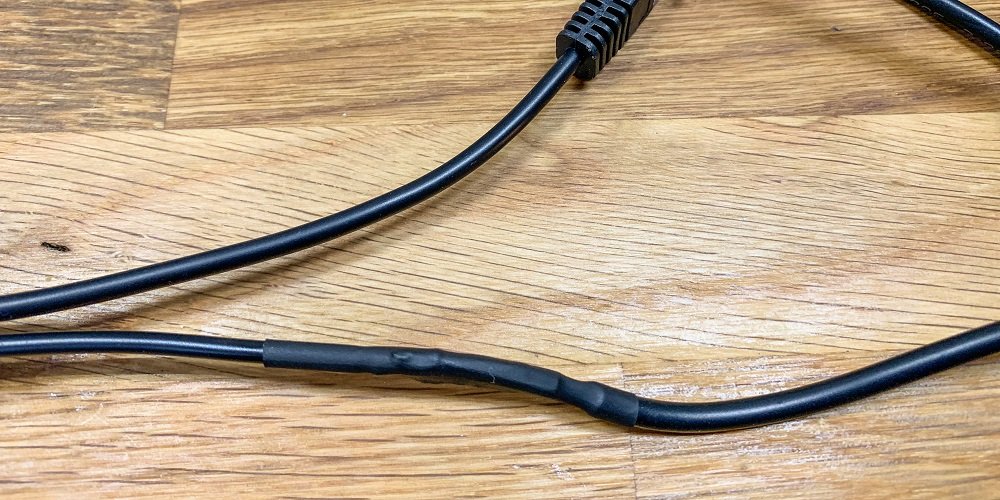

Nachdem die Litzen sauber verlötet worden sind, können die Schrumpfschläuche über die neue Verbindung gezogen werden. Mit dem Gasfeuerzeug lassen die Schläuche sich wunderbar verarbeiten. Das Ergebnis lässt sich doch wunderbar sehen ;-)

Nun müssen wir nur noch den Orange Pi Zero für seine neue Stromversorgung vorbereiten! Dazu müssen auf der Rückseite der Platine zwei Brücken gelötet werden.

Auf der Rückseite der Platine sind zwei Schriftfelder zu sehen. R29 und R358 hier müssen die beiden silberne Kontaktflächen miteinander verbunden werden. Achtet beim Löten darauf, dass Ihr die umliegenden Bauteile nicht beschädigt!

Das Ergebnis lässt sich sofort überprüfen, indem Ihr das 5V Netzteil in die Steckdose steckt und den Orange Pi Zero mit dem Netzwerkkabel verbindet. Die beiden Status-LEDs sollten anfangen zu leuchten. Dann habt Ihr alles richtig gemacht und das Gerät kann in ein Gehäuse verbaut werden!
