Homematic Teil 7: Exkurs Aufbaumöglichkeiten einer Wechselschaltung mit Funk-Schalterschnittstelle

Ich habe Euch bereits im letzten Tutorial gezeigt, wie Ihr eine Wechselschaltung richtig aufbauen könnt. Nun kommen wir zur 2. Möglichkeit den 2. Schalter ebenfalls mit in Eure Homematic-Steuerung zu integrieren. Dafür kann man neben dem Funktaster, den ich Euch das letzte Mal vorgestellt habe, auch die Funk-Schalterschnittstelle verwenden.

Das kleine Gerät finde ich sehr genial, daher kurz zum Aufbau. Der kleine Puck hat die Größe einer normale UP-Dose, sodass dieser bequem darin verschwinden kann. Das kleine Gerät wird mittels CR2032 Knopfzelle betrieben und kann bis zu 3 Schalter auswerten.

Update 27.12.2017: Mit den neuen Homematic IP UP-Aktor ist es möglich Wechsel- und Kreuzschaltungen mit nur einem Aktor aufzubauen. Bitte dazu diesen Beitrag lesen.

Jeder Kanal hat 2 Adern, die dank der verarbeiteten Ader-Endhülsen direkt in die „alten“ UP-Schalter gesteckt werden können. Durch die Batterie wird keine Phase oder Neutralleiter benötigt. Daher können die Schalter vollkommen autark betrieben werden.

Ihr könnt so auch einzelne Schalter, die zuvor in einer klassischen Wechselschaltung verbaut waren zu intelligenten Homematic-Tastern umbauen. Diesen Aufbau empfehle ich gerade bei Schaltern, an denen kein Neutralleiter (N) in der Dose zu finden ist. Auch kann der Schalter so im bestehen Rahmen verbleiben.

In diesem Beitrag verwendete Homematic-Hardware

Bezeichnung	Amazon	ELV-Shop	ELV-Bausatz
CCU2	Link	Link	Bausatz
Funk-Schalterschnittstelle 3fach	Link	Link	nicht verfügbar



Das ist der Vorteil des UP-Pucks gegenüber dem Funktaster, den ich Euch im letzten Tutorial vorgestellt habe. Ihr solltet aber unbedingt drauf achten, dass Ihr keine 230V an den Puck abschließt. Dafür ist dieser nicht ausgelegt.

Das Paaren mit der CCU2 erfolgt wie gewohnt über den Anlernmodus. Danach kann jeder Kanal einzeln konfiguriert werden.

So könnt Ihr einen Kanal dieses Pucks mit einem UP-Homematic Schaltaktor zu einer Wechselschaltung aufbauen:

Klickt in der oberen Menüleiste auf „Programme und Verknüpfungen“ und danach auf „Direkte Verknüpfung“ und auf „Neue Verknüpfung“

Hier wählt Ihr nun den gewünschten Kanal aus. Der Schalter sollte dafür natürlich vorher richtig angeschlossen worden sein. Bei einem normalen Wechselschalter wäre das „L“ und der 1. Kanal

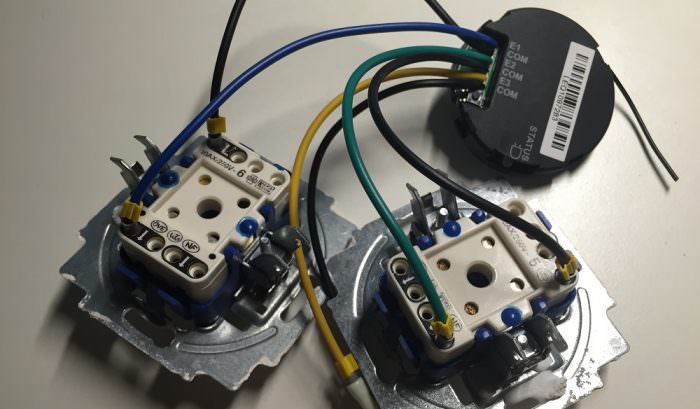

Auf dem Bild ist dies gut zu sehen. Hier habe ich den 1. Kanal von der Funk-Schalterschnittstelle 3-fach mit einem Wechselschalter aus dem Busch & Jäger Programm kombiniert. Der UP-Puck erkennt so den Zustandswechsel des Schalters (offen & geschlossen).

Nun weiter in der Software. Nach der Auswahl des richtigen Kanals am Puck müssen wir nun den passenden Partner finden, der mit diesem Schalter verknüpft werden soll. Da es sich bei meiner Installation um ein Treppenhaus handelt, wähle ich hier den passenden Treppenhausschalter aus, den ich zuvor schon angeschlossen und angelernt habe.

Die Auswahl bestätigt Ihr mit einem Klick auf „Auswahl“. Im folgenden Fenster müsst Ihr die neue Verknüpfung noch bestätigen. Die Daten werden automatisch an den UP-Schalter übermittelt. Um auch den batteriebetriebenen Puck zu aktualisieren könnt Ihr kurz auf den schwarzen Knopf am Gerät drücken. Dadurch wird eine Kommunikation angestoßen und die grüne LED beginnt zu blinken.

Was ich sehr bemerkenswert finde, ist, dass es keine merkbare Verzögerung beim Schaltvorgang gibt. Der Schalter reagiert sehr schnell.

Im 3. Teil des Exkurses über Wechselschaltungen werde ich Euch noch den Funk-Sender 2-fach Unterputzmontage vorstellen. Damit haben wir dann alle Möglichkeiten für den Aufbau einer Wechselschaltung mittels Homematic abgearbeitet.
