Einsteigerprojekt: LED-Lichtsteuerung mit Arduino und Homematic IP

Es gibt kaum ein Smart-Home-Projekt, das so schnell sichtbare Ergebnisse liefert wie eine selbstgebaute LED-Steuerung. Genau das war für mich der Einstieg in die Welt der Mikrocontroller und Automatisierung: ein kleiner Arduino, ein paar LEDs – und die Idee, diese über meine bestehende Homematic IP-Installation zu steuern. In diesem Beitrag zeige ich dir Schritt für Schritt, wie du mit wenig Hardware und etwas Know-how dein eigenes LED-Projekt aufbaust, Homematic IP integrierst und über Home Assistant automatisierst. Das Ganze ist nicht nur ein schönes Beispiel für die Kombination aus klassischer Elektronik und Smart Home Logik, sondern auch eine perfekte Grundlage, um später komplexere Projekte umzusetzen.

Grundlagen: Arduino trifft Homematic IP

Bevor wir in die Praxis einsteigen, lohnt sich ein kurzer Blick auf die Systeme, die wir hier kombinieren. Arduino ist eine Open-Source-Mikrocontroller-Plattform, die aus kleinen Boards (z. B. Uno, Nano oder ESP32) und einer eigenen Entwicklungsumgebung besteht. Besonders interessant für Smart-Home-Anwendungen sind Modelle mit integriertem WLAN oder Bluetooth – etwa der ESP32. So sparst du dir zusätzliche Funkmodule und kannst den Controller direkt mit deinem Netzwerk verbinden. Auf der anderen Seite steht Homematic IP – ein in Deutschland entwickeltes Smart-Home-System, das über 868 MHz-Funk kommuniziert. Der große Vorteil: Die Geräte sind zuverlässig, bidirektional und lassen sich sowohl über die Cloud als auch lokal (z. B. mit einer CCU3) betreiben. Besonders spannend wird es, wenn man beide Welten über eine Plattform wie Home Assistant zusammenführt. Hier treffen DIY-Elektronik und professionelle Hausautomation aufeinander. LEDs sind dabei der ideale Einstieg in die Aktorsteuerung. Du kannst einfache einfarbige LEDs über Vorwiderstände ansteuern oder direkt adressierbare RGB-Streifen wie WS2812B einsetzen. Für letztere empfiehlt sich laut Heise der Einsatz eines 1000 µF-Kondensators am 5 V-Anschluss sowie eines 470 Ω-Widerstands in der Datenleitung, um Spannungsspitzen zu vermeiden. Diese kleinen Details machen den Unterschied zwischen einem zuverlässigen Aufbau und flackernden LEDs.

Hardware und Aufbau

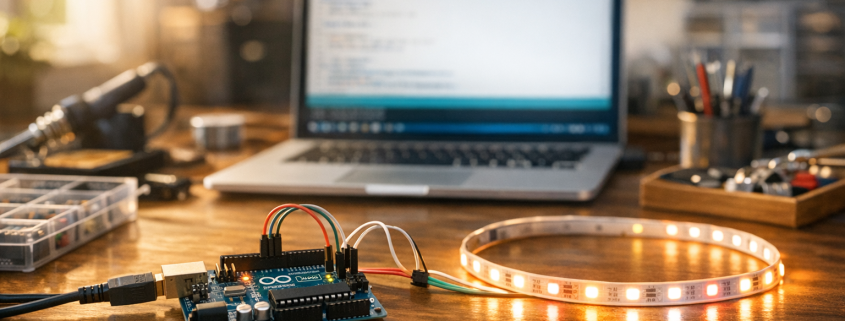

Für dieses Projekt brauchst du keine große Werkstatt – ein einfacher Arbeitsplatz mit Laptop, Breadboard und ein paar Jumper-Kabeln reicht völlig aus. Ich empfehle dir ein Arduino-Board (z. B. Uno oder ESP32), einige LEDs oder einen kurzen WS2812B-Streifen, passende Widerstände (220 Ω für Einzelfarben, 470 Ω für Datenleitungen) sowie ein 5 V-Netzteil.

Arduino vorbereiten: Lade dir die Arduino IDE von arduino.cc herunter und installiere sie. Schließe das Board per USB an – die Software erkennt es meist automatisch. Falls du ein Klon-Board nutzt, musst du eventuell den passenden Treiber manuell wählen.
LED anschließen: Eine einfache LED wird über einen 220 Ω-Vorwiderstand an einen digitalen Pin (z. B. D6) angeschlossen. Bei einem WS2812B-Strip verbindest du +5 V, GND und Data mit den entsprechenden Pins des Arduino. Vergiss nicht, den empfohlenen Kondensator und Widerstand einzubauen – das schützt deine Elektronik langfristig.
Test-Sketch hochladen: Starte mit einem simplen Blink-Sketch oder der Adafruit_NeoPixel-Bibliothek. So kannst du prüfen, ob deine Verkabelung korrekt ist und die LED zuverlässig reagiert.

Damit steht die Basis – dein Arduino kann nun leuchten, und du hast die Grundlage für die Integration in dein Smart Home geschaffen.

Homematic IP und Home Assistant einbinden

Im nächsten Schritt bringst du dein LED-System mit deiner Homematic-IP-Umgebung zusammen. Dafür brauchst du zunächst einen Homematic IP Access Point🛒 oder eine CCU3. Der Access Point wird über LAN oder WLAN ins Netzwerk eingebunden und anschließend über die Homematic IP App konfiguriert. Hier lernst du auch erste Geräte wie Bewegungsmelder oder Wandschalter an. Nun kommt Home Assistant ins Spiel. Installiere Home Assistant auf einem Raspberry Pi oder einem kleinen PC. Über die Homematic-IP-Integration kannst du deine Geräte direkt einbinden – entweder per Cloud-Anbindung oder über die lokale XML-Schnittstelle der CCU. Zusätzlich richtest du einen MQTT-Broker (z. B. Mosquitto) ein. Dieses Protokoll dient als Brücke zwischen Home Assistant und Arduino. Auf dem Arduino läuft ein Sketch, der MQTT-Nachrichten empfängt. Wenn also in Home Assistant eine Automation ausgelöst wird – etwa durch einen Homematic-IP-Bewegungsmelder – kann das System eine Nachricht wie LED_AN an den Arduino senden. Der Mikrocontroller reagiert darauf und schaltet die LED. Damit hast du die Verbindung zwischen professioneller Smart-Home-Steuerung und DIY-Elektronik erfolgreich hergestellt.

Beispielprojekte: Vom Nachtlicht bis zum Stimmungslicht

Wenn die technische Basis steht, kannst du kreativ werden. Zwei praktische Beispiele verdeutlichen die Möglichkeiten:

Projekt 1: Bewegungsmelder-aktiviertes Nachtlicht

Ein klassischer Anwendungsfall: Du platzierst einen Homematic-IP-Bewegungsmelder im Flur. Erkennt dieser nachts Bewegung, schaltet Home Assistant über MQTT dein LED-System ein. Nach einer definierten Zeit – etwa 30 Sekunden – oder wenn keine Bewegung mehr erkannt wird, geht das Licht wieder aus. Die eigentliche Logik läuft dabei in Home Assistant, der Arduino übernimmt die Umsetzung. Ideal, um nachts sicher durchs Haus zu kommen, ohne grelles Licht einschalten zu müssen.

Projekt 2: Zeitgesteuertes Stimmungslicht

Hier nutzt du dieselbe Hardware, aber eine andere Logik: Home Assistant sendet zur Dämmerung oder zu einer festen Uhrzeit Farbwerte an den Arduino. Über einen Homematic-IP-Taster kannst du zusätzlich zwischen verschiedenen Szenen wechseln – etwa „Abendmodus“ (warmweiß) oder „Party“ (Regenbogenfarben). Diese Kombination aus Zeit- und Benutzersteuerung zeigt, wie leistungsfähig die Integration von Homematic IP, Home Assistant und Arduino sein kann.

Automatisierungslogik und Best Practices

Die Grundidee hinter dieser Integration ist einfach, aber wirkungsvoll: Wenn-Dann-Logik. Home Assistant interpretiert die Signale der Homematic-IP-Geräte und sendet entsprechende Kommandos an den Arduino. Ein Beispiel: Wenn der Bewegungsmelder (Homematic IP) Bewegung erkennt und der Lichtsensor einen niedrigen Helligkeitswert meldet, dann sendet Home Assistant LED_AN. Nach 30 Sekunden ohne Bewegung folgt LED_AUS. Für das Stimmungslicht könnten Automationen so aussehen: Wenn es 19:00 Uhr ist oder die Sonne untergeht, sende LED_COLOR:255,100,50 (warmorange). Bei Tastendruck wird der Modus geändert. Ein paar Best Practices aus meiner Erfahrung:

Verwende klare MQTT-Topics (z. B. home/led/flur/set), um die Kommunikation nachvollziehbar zu halten.
Baue eine kleine Rückmeldung in den Arduino-Sketch ein – z. B. eine serielle Ausgabe oder eine Status-LED, die den Empfang bestätigt.
Teste jede Komponente separat, bevor du alles kombinierst. So lassen sich Fehler schnell eingrenzen.

Kosten, Alternativen und Systemvergleich

Ein solches Projekt ist erfreulich günstig. Ein Arduino Uno🛒 liegt bei rund 20–30 €, ein ESP32 kostet etwa 10 €. LEDs bekommst du für wenige Euro, ein Meter WS2812B-Strip liegt bei 10–20 €. Ein Starter-Kit mit Breadboard und Kabeln ist ab 10 € erhältlich. Der Homematic IP Access Point🛒 kostet um die 50 €, ein Bewegungsmelder oder Taster ebenfalls etwa 50–60 €. Home Assistant ist kostenlos, benötigt aber einen Host (z. B. Raspberry Pi 4🛒 ab 50 €). In Summe kannst du mit 100–200 € rechnen, wenn du bei null startest. Alternativen gibt es natürlich auch. Wer lieber alles aus einer Hand möchte, kann den offiziellen Homematic IP LED-Controller HmIP-RGBW🛒 einsetzen. Er steuert 12- oder 24-Volt-LEDs direkt und bietet bis zu 50 W Leistung pro Kanal – allerdings ohne die Bastelfreiheit eines Arduinos. Eine weitere Option sind Shelly-Aktoren über WLAN, die preiswert und MQTT-fähig sind. Welche Lösung du wählst, hängt also davon ab, ob du mehr lernen oder einfach nur beleuchten willst.

Fehlerbehebung und Support

Gerade bei der ersten Integration können kleine Stolpersteine auftreten. Wenn die LED nicht leuchtet, prüfe zuerst die Verkabelung – besonders GND und den Vorwiderstand. Teste den Arduino mit einem einfachen Blink-Sketch, um Hardwarefehler auszuschließen. Wird das Board in der IDE nicht erkannt, kontrolliere den USB-Port und den richtigen COM-Port. Bei Homematic-IP-Problemen hilft ein Blick in die App oder die CCU-Weboberfläche: Sind die Geräte korrekt angelernt? Wird der Access Point im Netzwerk angezeigt? In Home Assistant kannst du unter „Integrationen“ prüfen, ob Homematic IP und MQTT korrekt verbunden sind. Die Log-Dateien (Systemlog, MQTT-Debug) sind oft Gold wert. Falls du gar nicht weiterkommst: Die Communities von Homematic, Home Assistant und Arduino sind sehr aktiv. Dort findest du meist schnell Hilfe und Beispielcode. Und glaub mir: Wenn du einmal die erste LED über einen Homematic-Taster geschaltet hast, willst du sofort das nächste Projekt starten.

Aktuelle Entwicklungen und Ausblick

Spannend ist, dass eQ-3 die Homematic-IP-Plattform kontinuierlich weiterentwickelt. 2024 wurde auf der Light+Building die neue Homematic IP Home Control Unit vorgestellt – eine Zentrale mit Offline-Modus und Plugin-System. Dazu kommt ein neues Homematic IP Lightstrip-Set📦 (2 m RGBW), das direkt per App steuerbar ist. 2025 folgt der Homematic IP Access Point🛒 2 im neuen Design, weiterhin für bis zu 120 Geräte ausgelegt. Parallel arbeitet die Open-Source-Community an lokalen Integrationen über Home Assistant und RaspberryMatic. Damit wird es künftig einfacher, Cloud-unabhängige Systeme zu bauen – perfekt für alle, die mehr Kontrolle und Datenschutz wollen. Wer also jetzt mit Arduino und Home Assistant startet, legt die Basis für ein Smart Home, das offen, flexibel und zukunftssicher bleibt.

Mein Fazit nach mehreren solcher Projekte: Die Kombination aus Arduino und Homematic IP ist ein großartiger Weg, um Elektronik und Smart Home wirklich zu verstehen. Du lernst, wie Sensoren, Aktoren und Automationen zusammenspielen – und kannst mit wenig Aufwand beeindruckende Ergebnisse erzielen. Besonders in Verbindung mit Home Assistant öffnet sich eine Welt voller Möglichkeiten. Ob du ein Nachtlicht, ein Stimmungslicht oder komplexe Szenensteuerungen baust: Das Prinzip bleibt gleich – kleine Signale, große Wirkung. Und das Beste daran? Du hast es selbst gebaut.

Hast du Lust bekommen, dein eigenes LED-Projekt zu starten? Teile deine Umsetzung oder Fragen gern in den Kommentaren auf technikkram.net – ich freue mich auf den Austausch!
