KNX-Logikmodule im Detail – dezentrale Intelligenz für das Smart Home

Was macht ein KNX-Logikmodul eigentlich?

Ein KNX-Logikmodul ist im Prinzip das Gehirn innerhalb einer KNX-Installation – zumindest, wenn es um Automatisierung jenseits einfacher Schaltvorgänge geht. Während Sensoren und Aktoren Telegramme über den KNX-Bus austauschen, übernimmt das Logikmodul die Aufgabe, diese Informationen zu verknüpfen, zu vergleichen oder zu berechnen. Technisch gesehen arbeitet das Modul vollständig dezentral auf Bus-Ebene. Es gibt keinen zentralen Server, der ausfallen könnte, und keine Cloud-Abhängigkeiten. Das sorgt für eine hohe Ausfallsicherheit – ein klarer Vorteil gegenüber IP-basierten Steuerungen. Zu den typischen Funktionen gehören:

• Boolesche Logik (UND, ODER, NICHT, XOR)
• Vergleicher (größer, kleiner, gleich)
• Zähler und Timer
• Arithmetische Operationen (Addition, Subtraktion, Mittelwertbildung)
• Astrofunktionen (Sonnenauf-/untergang, Tag/Nacht)
• Formatwandler, Filter und Telegrammvervielfacher

Ein Beispiel: Ein Windsensor meldet Sturm, während gleichzeitig ein Regensensor aktiv ist. Das Logikmodul verknüpft beide Werte und sendet automatisch das Telegramm an alle Jalousieaktoren, um die Beschattung hochzufahren. Diese Art von Automatisierung funktioniert komplett unabhängig von einem zentralen Server – das Telegramm wird direkt auf dem Bus erzeugt und verteilt.

Hardware und technische Grundlagen

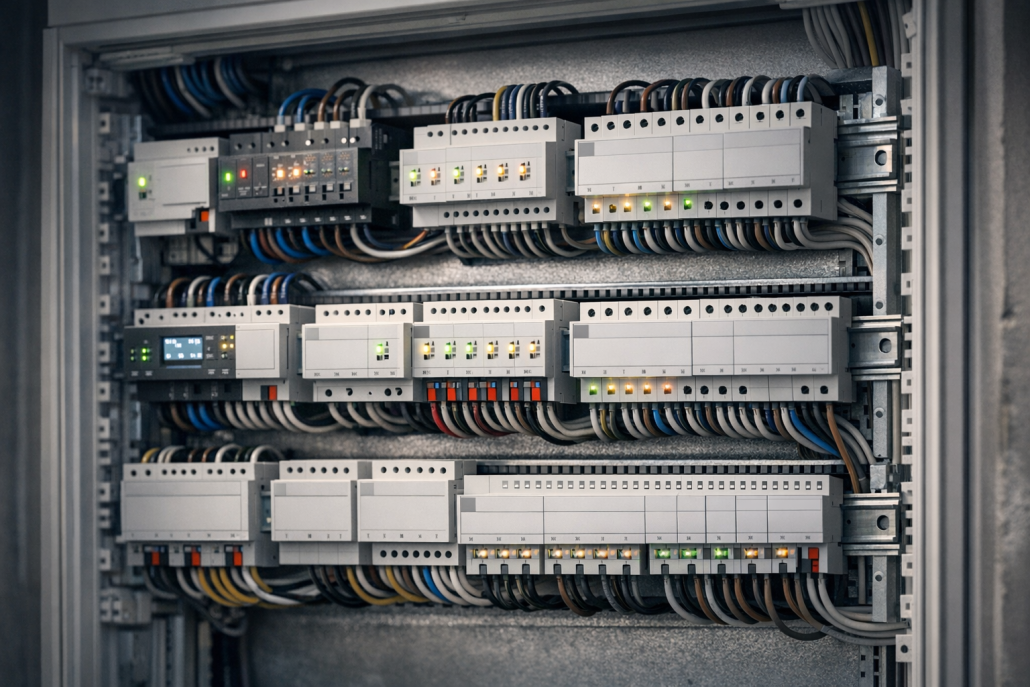

Ein KNX-Logikmodul wird wie jedes andere KNX-Gerät auf der DIN-Hutschiene montiert und direkt an die Busleitung angeschlossen. Die Stromversorgung erfolgt über den Bus (typisch 24 V DC), sodass keine zusätzliche Spannungsversorgung notwendig ist. Das vereinfacht die Montage und spart Platz im Verteiler. Zu den typischen Hardwarekomponenten gehören:

• Sensoren: Präsenz-, Helligkeits-, Wind-, Regen-, Temperatur- und Zeitsensoren
• Aktoren: Schalt-, Dimm-, Jalousie- oder Heizungsaktoren
• Logikmodule: etwa das MDT SCN-LOG1.02 mit 24 Funktionsblöcken oder das Gira L1 mit intuitiver Drag&Drop-Konfiguration

Das Kommunikationsprotokoll ist klassisches KNX TP (Twisted Pair). Über KNXnet/IP kann das System bei Bedarf erweitert oder mit einer Visualisierung gekoppelt werden. Moderne Module unterstützen zudem KNX Secure, womit Telegramme verschlüsselt übertragen werden – ein wichtiger Punkt, wenn man sicherheitsrelevante Automatisierungen wie Alarmanlagen oder Zutrittskontrollen realisiert. Praktisch: Viele Module, darunter das MDT LOG1.02, verfügen über Front-LEDs, die den Status einzelner Eingänge und Ausgänge anzeigen. Das hilft enorm bei der Inbetriebnahme und Fehlersuche.

Einrichtung und Konfiguration in der ETS

Die Parametrierung eines KNX-Logikmoduls erfolgt vollständig in der Engineering Tool Software (ETS). Das klingt zunächst komplex, ist aber mit etwas KNX-Erfahrung gut machbar. Ich gehe das bei meinen Projekten meist in vier Schritten an:

1. Planung: Zunächst definiere ich die Sensoren und Aktoren, die an der Logik beteiligt sind. Beispiel: Windsensor, Regensensor und Jalousieaktor.
2. Gruppenadressen: In ETS lege ich Kommunikationsobjekte an, etwa GA_Wind, GA_Regen und GA_Jalousie_Ab.
3. Logikaufbau: Im Logikmodul wähle ich die passenden Funktionsblöcke (z.B. UND/ODER, Vergleicher, Timer). Dann verknüpfe ich Eingänge und Ausgänge über die Gruppenadressen.
4. Download & Test: Nach dem Download des Parametersatzes prüfe ich mit dem ETS-Busmonitor, ob die Telegramme korrekt fließen. Die Status-LEDs am Modul helfen beim Debuggen.

Ein praktischer Tipp aus der Praxis: Wenn ein Ausgang nicht reagiert, lohnt sich ein Blick in die Telegrammübertragung. Oft liegt der Fehler in einer falsch gesetzten GA oder einer vergessenen Prioritätseinstellung. Ein sauberer ETS-Projektaufbau ist hier Gold wert.

Beispielprojekte aus der Praxis

Ich liebe es, wenn sich Technik im Alltag bewährt. Deshalb hier zwei konkrete Mini-Projekte, die ich selbst schon mehrfach umgesetzt habe – mit erstaunlich wenig Aufwand und großem Nutzen.

Wetterbasierte Jalousiesteuerung

Bei starkem Wind oder Regen sollen alle Jalousien automatisch hochfahren, um Schäden zu vermeiden. Bei Sonne und ruhigem Wetter fahren sie zur Beschattung herunter. Hardware: KNX-Windsensor, Regen-/Feuchtesensor, Jalousieaktoren, MDT SCN-LOG1.02. Logik: Wenn GA_Wind = 1 ODER GA_Regen = 1, dann GA_Jalousie_Ab = 1 (Hochfahren), sonst GA_Jalousie_Ab = 0 (Runterfahren). In ETS ist das in weniger als einer Stunde eingerichtet. Besonders spannend wird es, wenn man zusätzlich Astrozeiten einbindet, um die Beschattung nur tagsüber zu aktivieren.

Präsenzbasierte Lichtsteuerung mit Dämmerung

Das Licht soll nur bei Anwesenheit und Dunkelheit eingeschaltet werden – ein Klassiker in Fluren oder Büros. Hardware: Präsenzmelder, Dämmerungssensor, Lichtaktor, Logikmodul. Logik: Zwei Blöcke: (1) Vergleich: Wenn GA_Helligkeit < Schwellenwert, dann GA_Dunkelheit = 1. (2) UND-Verknüpfung: Wenn GA_Präsenz = 1 UND GA_Dunkelheit = 1, dann GA_Licht = 1. Optional kann man noch eine Ausschaltverzögerung ergänzen. Im Ergebnis hat man eine Lichtsteuerung, die sich intelligent an die Umgebungsbedingungen anpasst – ganz ohne Server oder Skriptlogik.

Vor- und Nachteile im Überblick

Vorteile:

• Dezentrale Intelligenz: Die Logik läuft direkt auf dem KNX-Bus – keine Abhängigkeit von zentralen Servern oder Cloud-Diensten.
• Herstellerübergreifende Kompatibilität: Funktioniert mit Geräten aller KNX-Hersteller.
• Funktionsvielfalt: Umfangreiche Logikblöcke, Astrozeiten, PWM und mehr.
• Preis/Leistung: Mit etwa 120 € ist ein Logikmodul deutlich günstiger als ein KNX-Server.
• Energieeffizienz: Geringer Stromverbrauch und keine zusätzliche Netzversorgung nötig.

Nachteile:

• Begrenzte Kapazität: Ein Modul kann nur eine bestimmte Anzahl an Logikblöcken (z.B. 24) verarbeiten.
• Einrichtungsaufwand: ETS-Kenntnisse sind Pflicht – Fehlparametrierung kann zu unerwarteten Schaltungen führen.
• Keine freie Programmierung: Nur vordefinierte Funktionsbausteine, keine Skriptlogik.
• Höhere Einstiegskosten: KNX-Komponenten und ETS-Lizenzen kosten anfangs mehr als einfache Smart-Home-Systeme.

Mein Fazit aus der Praxis: Wer bereits ein KNX-System betreibt, bekommt mit einem Logikmodul ein enormes Plus an Flexibilität, ohne die Stabilität des Systems zu gefährden.

Troubleshooting und Support

Gerade bei komplexen Automationen kann es vorkommen, dass ein Logikblock nicht wie erwartet reagiert. Hier ein paar bewährte Schritte aus meiner Praxis:

• Spannung prüfen: Liegt Busspannung an? Ohne 24V funktioniert gar nichts.
• Telegramme kontrollieren: ETS-Busmonitor nutzen, um zu prüfen, ob Eingangsobjekte Telegramme senden.
• Logik prüfen: Eingänge und Ausgänge im Modul vergleichen, ggf. Logikformel korrigieren.
• LEDs beobachten: Viele Module zeigen den Zustand einzelner Kanäle an – ideal zur Diagnose.
• Neustart: Bei hartnäckigen Problemen hilft manchmal ein kurzer Neustart des Geräts.

Ein Tipp: Vor Änderungen immer ein ETS-Projektbackup anlegen. So kann man bei Fehlkonfigurationen schnell wieder auf den letzten funktionierenden Stand zurückspringen.

Zukunftstrends und Entwicklungen bei KNX-Logikmodulen

Der KNX-Standard entwickelt sich stetig weiter – und mit ihm die Logikmodule. Zwischen 2024 und 2026 zeichnen sich mehrere Trends ab:

• KNX IoT & Cloud-Integration: KNX erweitert das Protokoll um IP- und Funklösungen. Logikmodule könnten künftig direkt mit Cloud-Diensten interagieren.
• KNX Secure: Verschlüsselte Telegramme sind mittlerweile Standard, besonders für sicherheitsrelevante Funktionen.
• ETS 6.3: Neue Versionen der ETS bringen erweiterte Diagnosefunktionen und grafische Assistenten für Logikmodule.
• Neue Gerätegenerationen: Hersteller wie MDT und Gira bieten Module mit intuitiverer Bedienung und besserer Visualisierung.
• Energieintegration: Logikmodule werden zunehmend Teil des Energiemanagements – etwa zur Steuerung von PV, Speichern und Lastmanagement.

Das zeigt: KNX bleibt nicht stehen. Die Zukunft geht klar in Richtung offener, sicherer und intelligenter Systeme – und die Logikmodule sind dabei der Schlüssel zur dezentralen Automatisierung.
