Schritt-für-Schritt: KNX-Installation und ETS-Konfiguration für Einsteiger

Grundlagen: Was ist KNX und warum lohnt sich der Aufwand?

KNX ist ein internationaler, offener Standard für Gebäudeautomation. Statt einzelne Komponenten wie Lichtschalter, Dimmer oder Rollladensteuerungen separat zu verdrahten, kommunizieren alle Geräte über ein gemeinsames Buskabel – meist das grüne, verdrillte KNX-Twisted-Pair-Kabel. Dieses führt etwa 29V Gleichspannung und verbindet Sensoren (z. B. Taster, Bewegungsmelder) und Aktoren (z. B. Schalt- oder Dimmaktoren) miteinander. Das System ist eventbasiert: Ein Sensor sendet nur dann ein Telegramm, wenn etwas passiert – etwa ein Tastendruck oder eine Bewegung. Alle Geräte empfangen dieses Signal, aber nur die, die auf die entsprechende Gruppenadresse programmiert sind, reagieren darauf. Dadurch ist KNX besonders robust und effizient. Vorteile:

• Herstellerübergreifend – über 8000 zertifizierte Geräte von hunderten Marken
• Zuverlässig – Bus und Last sind getrennt, was Störungen minimiert
• Flexibel – Änderungen erfolgen softwareseitig, ohne neue Kabel

Natürlich gibt’s auch Nachteile: Die Installation ist teurer als klassische Verdrahtung, und man braucht etwas Know-how in der ETS-Software. Aber wer einmal erlebt hat, wie zuverlässig und elegant KNX läuft, will kaum zurück zu konventioneller Technik.

Schritt 1: Planung und Vorbereitung der Installation

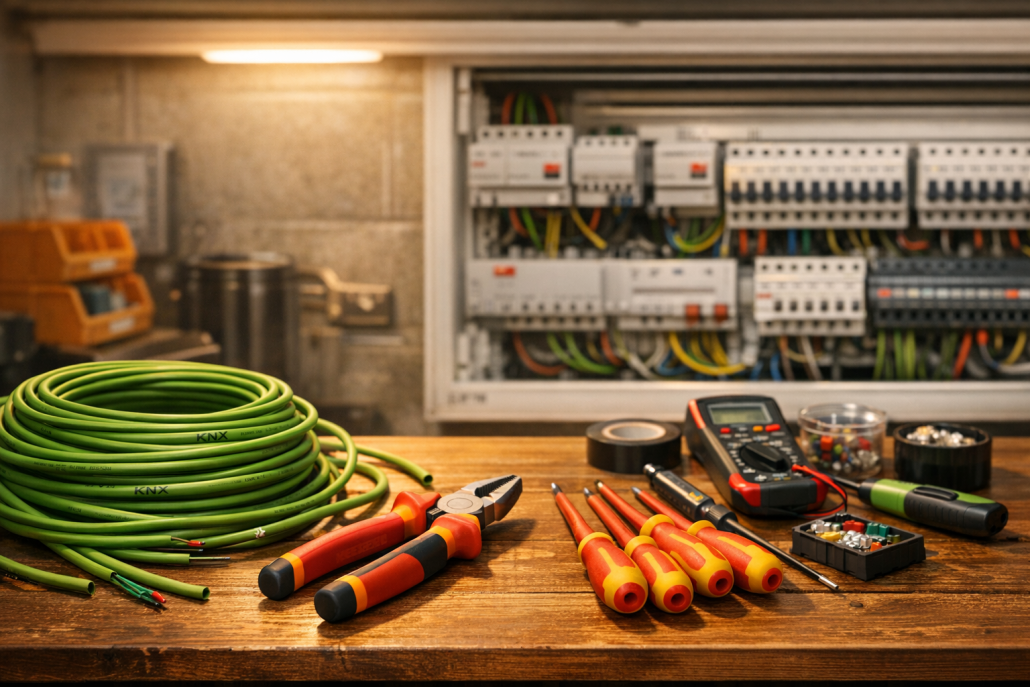

Bevor du das erste Kabel ziehst, ist eine saubere Planung Pflicht. Lege fest, welche Funktionen du automatisieren möchtest – Licht, Rollläden, Heizung, Szenen – und wo Sensoren und Aktoren sitzen sollen. Werkzeug und Material:

• KNX-Netzteil (230V → 29V DC)
• KNX-Schalt- oder Dimmaktoren (Hutschiene)
• KNX-Tastsensoren (Buswippen)
• Grünes KNX-Buskabel (Twisted Pair)
• Wago 221-Hebelklemmverbinder
• VDE-zertifiziertes Werkzeug (z. B. Knipex-Zangen, Wiha/Wera-Schraubendreher)

Für die Verteilung gilt: Netzteil und Aktoren sitzen auf der Hutschiene im Schaltschrank. Vom Netzteil führst du die Busleitung zum ersten Gerät, dann weiter zum nächsten – Baumstruktur statt Ring oder Stern. Am Leitungsende wird das Kabel isoliert, es gibt keinen Abschlusswiderstand wie bei anderen Bussystemen. Profi-Tipp: Verwende farblich markierte Wago-Klemmen für Bus und 230V – das spart Verwechslungsgefahr beim späteren Prüfen. Ich nutze dafür meist transparente 221er-Klemmen – sicher, kompakt und mehrfach verwendbar.

Schritt 2: Verkabelung und Montage

Jetzt geht’s ans Eingemachte: Die KNX-Spannungsversorgung speist das Buskabel mit 29V DC. Dieses läuft zu den Sensoren (Tastern) und Aktoren. Sensoren brauchen nur den Busanschluss, Aktoren zusätzlich 230V für die Last.

1. Montiere das KNX-Netzteil und die Aktoren auf die Hutschiene.
2. Versorge Netzteil und Aktoren mit 230V (Achtung: getrennte Sicherungen einplanen).
3. Schließe das grüne KNX-Buskabel am Netzteil-Ausgang an und führe es weiter zu den Sensoren.
4. Am letzten Gerät Busleitung isolieren und sauber ablegen.

Wichtig: Achte auf die Polarität des Buskabels (rot = +, schwarz = –). Ein vertauschter Anschluss führt zu Kommunikationsfehlern. Für die Verdrahtung der 230V-Kreise gilt: Diese laufen unabhängig vom Bus. Die Lampen oder Rollläden werden an die Aktor-Ausgänge angeschlossen. So bleibt das System modular – du kannst jederzeit neue Sensoren oder Aktoren hinzufügen, ohne die 230V-Leitungen zu ändern.

Schritt 3: ETS-Software – das Herz der KNX-Konfiguration

Die ETS (Engineering Tool Software) ist das zentrale Werkzeug zur Programmierung von KNX-Anlagen. Hier legst du fest, wie Sensoren und Aktoren miteinander kommunizieren.

1. Projekt anlegen: Definiere die Gebäudestruktur – z. B. Haus → Erdgeschoss → Wohnzimmer → Licht. So behältst du den Überblick.
2. Geräte hinzufügen: Importiere die Produktdatenbanken (meist als .knxprod-Dateien vom Hersteller). Ziehe sie per Drag & Drop in dein Projekt und vergib physikalische Adressen (z. B. 1.1.1 für den Taster, 1.1.2 für den Aktor).
3. Gruppenadressen erstellen: Sie bilden die logischen Verbindungen. Beispiel: 2/4/1 – Wohnzimmer Licht.
4. Verknüpfen: Ziehe das Kommunikationsobjekt des Tasters und das Schaltobjekt des Aktors in dieselbe Gruppenadresse. Fertig ist deine virtuelle Leitung!
5. Download: Spiele die Konfiguration auf die Geräte. Jetzt kommunizieren sie über den Bus.

Tipp aus der Praxis: Ich parametriere neue Geräte immer erst auf dem Tisch mit einem Testnetzteil – so kann ich prüfen, ob Adressen und Telegramme sauber laufen, bevor ich sie in die Wand setze.

Mini-Projekt 1: Lichtsteuerung mit KNX

Ein klassisches Einstiegsprojekt ist die Lichtsteuerung über einen KNX-Taster. Material: KNX-Netzteil, 1-Kanal-Schaltaktor, KNX-Tastsensor (2fach), Buskabel, Deckenlampe.

1. Montiere Netzteil und Schaltaktor im Verteiler, verbinde 230V und Busleitung.
2. Schließe die Lampe an den Schaltausgang des Aktors an.
3. Verlege das KNX-Buskabel zum Taster und klemme diesen an.
4. In der ETS: Erstelle eine Gruppenadresse „Wohnzimmer Licht Ein/Aus“ und verknüpfe Taster und Aktor.
5. Parameter herunterladen – fertig! Jetzt schaltet der Taster die Lampe.

Praxis-Tipp: Wenn du mehrere Lichter schalten möchtest, kannst du sie über dieselbe Gruppenadresse koppeln – so schaltet ein Taster z. B. alle Deckenleuchten gleichzeitig.

Mini-Projekt 2: Rollladensteuerung mit KNX

Die Rollladensteuerung funktioniert ähnlich, nutzt aber einen Jalousieaktor. Material: KNX-Netzteil, Jalousieaktor, 2fach-Wipptaster, Buskabel, Rollladenmotor.

1. Baue Netzteil und Jalousieaktor in den Schaltschrank ein.
2. 230V an Aktor und Busleitung anschließen.
3. Motor an die Auf-/Ab-Klemmen des Aktors anschließen.
4. In ETS: Räume anlegen, Geräte importieren, Gruppenadresse „Wohnzimmer Rollladen“ erstellen.
5. Obere und untere Taste mit den entsprechenden Objekten im Aktor verknüpfen.
6. Download durchführen und testen – Taster oben = Rollladen hoch, unten = runter.

Erweiterung: Über zusätzliche Logikmodule kannst du z. B. eine Laufzeitmessung oder Szenensteuerung integrieren.

Fehlerdiagnose und Optimierung

Wenn nach der Parametrierung nichts passiert, ist das kein Grund zur Panik. KNX bietet gute Diagnosemöglichkeiten.

• Spannung prüfen: Leuchtet die LED am KNX-Netzteil? Ohne 29V läuft nichts.
• Bus prüfen: Sind Bus+ und Bus– korrekt angeschlossen? Kein Kurzschluss?
• Adressen checken: Jede physikalische Adresse darf nur einmal vergeben sein.
• ETS-Monitor: Mit dem Telegrammmonitor siehst du, ob der Taster sendet und der Aktor reagiert.
• Parametrierung: Prüfe, ob die richtigen Kommunikationsobjekte verknüpft sind.

Profi-Tipp: Viele KNX-Geräte haben Diagnose-LEDs – leuchten diese bei Telegrammen, weißt du, dass der Bus aktiv ist. Wenn nicht, kann ein einfacher Polungstausch schon helfen.

Zukunftssichere Erweiterungen und aktuelle Entwicklungen

KNX bleibt nicht stehen: Mit KNX Secure ist seit 2020 verschlüsselte Kommunikation Standard – sowohl über Funk (RF) als auch IP. 2022 folgte KNX 3.0 mit IoT-Unterstützung, wodurch sich KNX-Systeme über REST-APIs und IPv6 (z. B. Thread) in moderne Smart-Home-Plattformen integrieren lassen. Seit Ende 2024 gibt es sogar erste zertifizierte KNX-IoT-Geräte mit Open-Source-Stack. Damit wird KNX noch offener und zukunftsfähiger – gerade für energieeffiziente Gebäude und PV-Integration. Mein Fazit dazu: Wer heute eine KNX-Anlage installiert, legt das Fundament für Jahrzehnte. Mit den neuen IoT-Standards ist der Weg in die vernetzte Zukunft bereits geebnet.
