KNX-Visualisierung im Praxis-Test: Die besten Hardware-Komponenten für ein intelligentes Zuhause

Was macht eine gute KNX-Visualisierung aus?

Eine KNX-Visualisierung ist mehr als nur eine hübsche Oberfläche – sie ist die zentrale Schnittstelle zwischen Mensch und Gebäudeautomation. Alle Funktionen wie Beleuchtung, Heizung, Jalousien, Sicherheit und Energie werden hier zusammengeführt und lassen sich intuitiv bedienen. Die Visualisierung liest KNX-Gruppenobjekte in Echtzeit aus und zeigt Zustände übersichtlich an. Ebenso können über das Interface Befehle an Aktoren gesendet werden – etwa Licht ein/aus oder Szenensteuerungen. Die Hardware-Komponenten spielen dabei eine entscheidende Rolle:

• KNX-IP-Schnittstellen oder Router verbinden den KNX-Bus mit dem Netzwerk.
• Visualisierungsserver oder Panel-Controller verarbeiten die Daten und stellen sie grafisch dar.
• Touchpanels, Tablets oder Smartphones dienen als Bedienoberfläche.

Bei der Auswahl dieser Komponenten sollte man auf Zuverlässigkeit, Reaktionszeit und Kompatibilität achten – denn nichts ist störender als ein verzögertes oder unübersichtliches Interface im Alltag. Hersteller wie Gira, Jung, ABB, Busch-Jaeger, MDT oder Weinzierl bieten hier robuste Lösungen, die sich nahtlos in bestehende KNX-Installationen integrieren lassen.

Zentrale Hardware-Komponenten im Detail

Im Folgenden gehe ich auf die wichtigsten Hardware-Bausteine einer professionellen KNX-Visualisierung ein – aus Sicht eines Elektrikers, der die Systeme in der Praxis installiert und wartet.

KNX-IP-Schnittstellen und Router

Diese Bausteine sind die Brücke zwischen Bus und Netzwerk. Sie ermöglichen, dass Visualisierungssoftware über IP-Kommunikation auf die KNX-Daten zugreifen kann. In der Praxis hat sich gezeigt, dass Hutschienenmodule mit stabilem KNXnet/IP-Support besonders zuverlässig sind. Sie sollten im Schaltschrank montiert und über ein sauberes Netzsegment betrieben werden. Ein Tipp aus der Praxis: Verwende hochwertige Werkzeuge – etwa einen Wera-Schraubendreher für präzise Klemmenarbeit oder eine Knipex-Abisolierzange – um saubere und dauerhafte Verbindungen sicherzustellen.

Visualisierungsserver und PC-basierte Lösungen

Ein KNX-Visualisierungsserver läuft meist auf einem Mini-PC oder Embedded-System. Diese Geräte hosten die Visualisierungssoftware (z.B. YOUVI, iRidi oder ETS Apps) und stellen sie über Browser oder App bereit. Moderne Systeme kommunizieren über KNX-IP und bieten oft Fernzugriff über Cloud oder VPN. Wichtig ist hier die Leistungsfähigkeit des Systems: Günstige Mini-PCs neigen bei großen Projekten zu Verzögerungen – ein performanter Server sorgt für flüssige Bedienung.

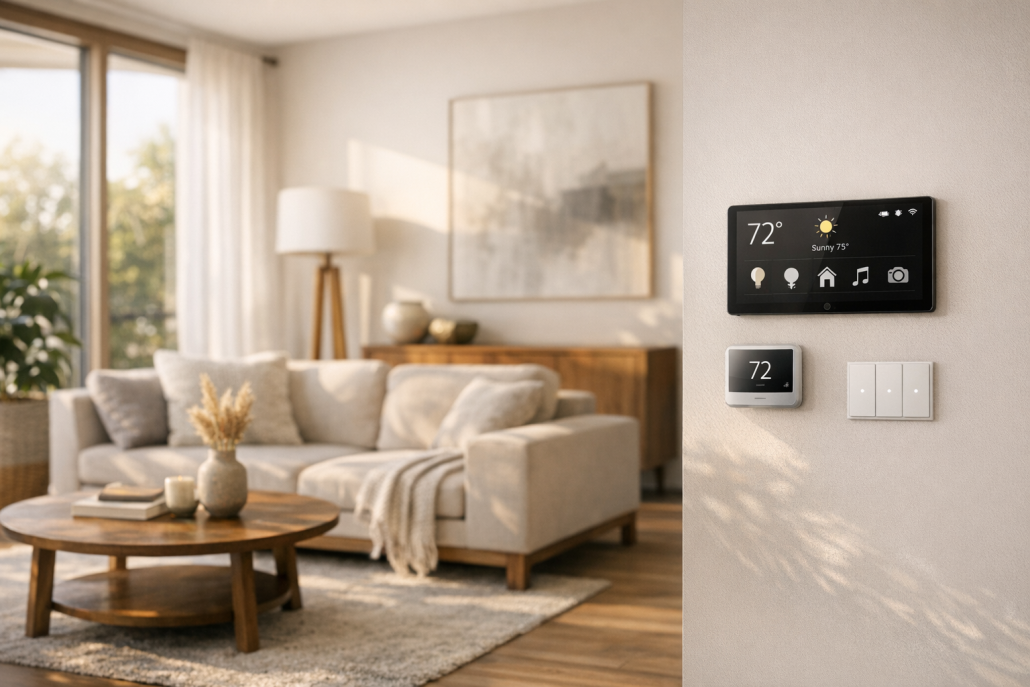

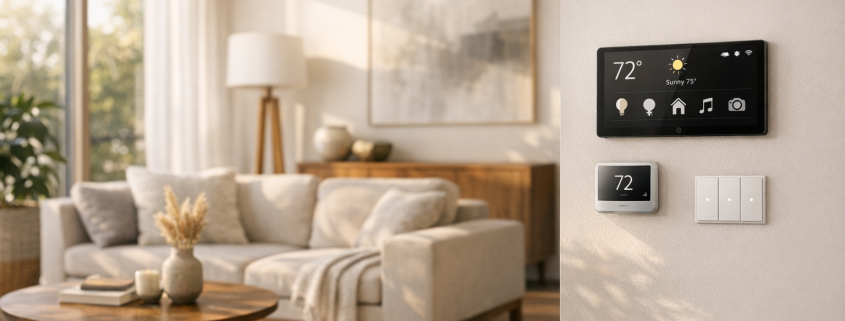

Touchpanels und Wandtablets

Hier spielt Design eine zentrale Rolle. Moderne Touchpanels – wie sie etwa PEAKnx anbietet – laufen unter Windows IoT und sind offen für verschiedene Visualisierungsoberflächen. Die neuen 8″- und 19″-Modelle lassen sich leicht austauschen und bieten austauschbare Frontgläser. Solche Panels sind nicht nur funktional, sondern auch optisch ein Highlight – insbesondere in Wohnräumen, wo Ästhetik zählt. Ein weiteres spannendes Beispiel ist das Android-basierte Wandtablet von herry-24.de. Es ist kompatibel mit KNX, Loxone und Home Assistant und dient als modulares Steuerungs-Panel. Durch das offene System können verschiedene Visualisierungs-Apps genutzt werden. Der Vorteil: Updates und Anpassungen sind unkompliziert, und das Panel bleibt flexibel für zukünftige Erweiterungen.

Einrichtung und Installation im Detail

Die Einrichtung einer KNX-Visualisierung erfordert etwas Erfahrung und Fingerspitzengefühl. Ich gehe hier kurz durch den typischen Ablauf, wie ich ihn selbst bei Installationen umsetze:

1. Verbindung herstellen: KNX-IP-Schnittstelle oder Server mit dem KNX-Bus verbinden. Achte auf saubere Verkabelung und stabile Netzwerkverbindung.
2. Panel-Integration: Touchpanel per LAN, WLAN oder PoE anschließen. Eine LAN-Verbindung ist stabiler, besonders bei größeren Projekten.
3. ETS-Konfiguration: In der ETS-Software das Visualisierungsgerät als neues KNX-Gerät anlegen und Gruppenadressen zuweisen.
4. Visualisierungssoftware installieren: App oder Server-Software aufspielen (YOUVI, iRidi, Home Assistant etc.) und Benutzeroberflächen einrichten.
5. Funktionstest: Über das Dashboard Licht, Jalousien oder Heizung schalten und Rückmeldungen prüfen.

Je nach System können auch Hersteller-spezifische Tools genutzt werden – etwa bei Gira G1 oder Busch-free@home. Diese bringen eigene Apps und Cloudanbindungen mit. Besonders praktisch ist der Fernzugriff: So kannst du auch unterwegs prüfen, ob zu Hause alles läuft. Ein wichtiger Tipp aus der Praxis: Dokumentiere die Zuordnung der Gruppenadressen sorgfältig. Spätere Anpassungen oder Fehlersuchen gehen dann deutlich schneller.

Praxisnahe Anwendungsszenarien

Eine gute Visualisierung entfaltet ihre Stärke erst im Alltag. Hier einige typische Use Cases, die ich auch in meinem eigenen KNX-Haus nutze:

• Zentraler Lichteinsatz: Über ein Touchpanel im Wohnzimmer lassen sich alle Lampen dimmen oder Szenen wie „Filmabend“ abrufen.
• Beschattung: Jalousien und Markisen können je nach Sonnenstand automatisch oder manuell gesteuert werden.
• Heizung & Klima: Temperaturübersichten pro Raum, inklusive Zeitplänen und Energieoptimierung, sind direkt im Dashboard sichtbar.
• Sicherheit: Türkameras und Bewegungsmelder werden zentral angezeigt – bei Alarm gibt es sofortige Push-Benachrichtigungen.
• Energie-Monitoring: Der aktuelle Stromverbrauch und die PV-Erzeugung sind jederzeit abrufbar, was hilft, Lastspitzen zu vermeiden.
• Szenensteuerung: Mit einem Fingertipp auf „Gute Nacht“ fahren Rollläden herunter und das Licht geht aus – Komfort pur.

Diese Beispiele zeigen: Die Visualisierung ist nicht nur ein Anzeigeinstrument, sondern aktiver Bestandteil der Automatisierung. Sie verbindet Daten, Szenen und Sensorik zu einem harmonischen Gesamtsystem.

Vor- und Nachteile der KNX-Visualisierung

Wie bei jeder Technik gibt es auch bei KNX-Visualisierungen Licht und Schatten. Ich habe die wichtigsten Punkte aus der Praxis zusammengefasst:

Vorteile

• Zentrale Steuerung: Alle Gewerke sind in einer Oberfläche vereint – kein Schalterchaos mehr.
• Komfort & Effizienz: Szenen, Timer und Verbrauchsübersichten machen das Leben einfacher und energieeffizienter.
• Flexibilität: Steuerung per Touchpanel, Tablet oder Smartphone – je nach Vorliebe.
• Integration: Sprachsteuerung über Alexa oder HomeKit ist problemlos möglich.
• Skalierbarkeit: Neue Geräte lassen sich einfach in das bestehende System integrieren.

Nachteile

• Kosten: Panels, Router und Server sind eine Investition – besonders bei größeren Projekten.
• Komplexität: Die Einrichtung erfordert KNX-Know-how und sorgfältige Planung.
• Abhängigkeit: Fällt das Netzwerk aus, ist auch die Visualisierung betroffen – daher immer Fallback-Schalter vorsehen.
• Datenschutz: Cloudanbindungen erfordern ein wachsames Auge auf Privatsphäre und Datensicherheit.

Aktuelle Trends und Entwicklungen

Die KNX-Welt entwickelt sich stetig weiter. Besonders spannend sind die Trends, die zwischen 2024 und 2026 dominieren:

• Sprachsteuerung & Mobilität: Integration von Alexa, Siri und Co. ist Standard – Steuerung ist von überall aus möglich.
• Energieoptimierung: Dashboards zeigen Echtzeitdaten von PV-Anlage und Batterie. KI-basierte Steuerungen passen Verbrauch automatisch an.
• Design & Benutzerfreundlichkeit: Touchpanels mit Glasfronten und minimalistischer Optik fügen sich perfekt in moderne Wohnräume ein.
• Offene Standards: KNX setzt auf IP/IoT und Schnittstellen zu Matter, um zukunftssicher und interoperabel zu bleiben.
• Neue Hardware: Hersteller wie PEAKnx bringen regelmäßig leistungsstarke Panels auf den Markt, die sich einfach nachrüsten lassen.

Diese Entwicklungen zeigen, dass die Zukunft der Visualisierung nicht nur funktional, sondern auch ästhetisch und nachhaltig gestaltet wird. Ein modernes KNX-System ist damit nicht mehr nur ein technisches Werkzeug, sondern Teil des Wohnkomforts und der Energieeffizienzstrategie eines Hauses.
