Homematic Teil 5: Rollladenaktor anschließen und einbinden

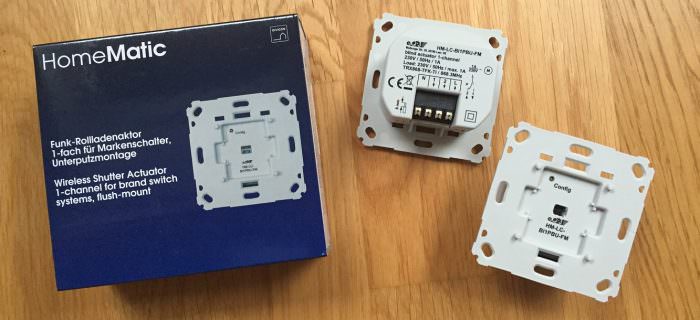

Heute will ich Euch gerne den Funk-Rolladenaktor 1-fach für das Homematic-System vorstellen. Viele haben in Ihre Außenjalousien oder Rolladen bereits Motoren verbaut um diese elektrisch hoch- und herunterzufahren. Dazu ist meist ein Doppelschalter verbaut, der die Rollos entweder hoch oder runter fahren lasst. Die Endabschaltung erfolgt hierbei meist am Motor selbst, diese wird häufig über eine definierte Laufzeit oder einen Endschalter eingestellt.
Beim Austausch der eines Vorhandenen Schalter müssen hierbei keinen Änderungen vorgenommen werden. Das bedeutet, dass lediglich der Unterputzschalter gegen einen Homematic-Aktor getauscht wird.
Der Aktor benötigt, wie jedes andere Homematic-Gerät eine Spannungsversorgung. Daher wird auch bei diesem Gerät ein benötigt, sollte kein Neutralleiter (N) bei Euch in der Dose vorhanden sein, solltet Ihr Euch diesen Beitrag Ansehen, hier habe ich beschrieben, wie Ihr Abhilfe schaffen könnt.
Auch an dieser Stelle möchte ich nochmals auf die Gefahren und Risiken hinweisen, die entstehen wenn Ihr an Stromkreisen arbeitet. Falls Ihr nicht zu 100% wisst, was Ihr macht, solltet Ihr die Arbeiten sofort stoppen und die Schritte von einen Fachmann durchführen lassen!
Doch nun zur Eigentliche Verschaltung. Bei mir sind bereits Motoren in den Rollladenkästen verbaut, sodass ich auch nur den UP-Schalter gegen einen intelligenten Aktor tauschen muss.
So oder ähnlich sieht ein „normaler“ Schalter für Rolladen aus. Auf der Klemme „L“ liegt das Potential, dass entweder auf den 1. oder 2. Kanal geschaltet werden kann um den Motor hoch oder runter fahren zu lassen.
Im Bild ist auch zu sehen, dass in der Dose noch blaue Kabel eingerollt liegen. Das ist der Neutralleiter (N) den wir zusätzlich für unseren Homematic Aktor benötigen.
Nach dem Umbau sieht das ganze dann so aus. Für den Motor werden Kanal 1 und 2 belegt. Für die Phase der Kanal „L“ und damit das Gerät mit Spannung versorgt wird liegt auch der „N“ auf der dafür vorgesehenen Klemme.
Nachdem Ihr das Gerät angeschlossen habt, solltet Ihr die Kabel vorsichtig zurück in die Dose drücken und das UP-Gerät mit den beiliegenden Schrauben an der UP-Dose fixieren.
Nun kann das Gerät angelernt werden, dies geschieht wie schon häufiger beschrieben über den Anlernmodus der CCU2.
In der Konfiguration können verschiedene Einstellungen vorgenommen werden. ich aktiviere bei allen Aktoren immer die automatische Kalibrierfahrt. Hier reichen wenige Fahrten aus. Auch kann an dieser Stelle noch ein Fehler bei der Verdrahtung geändert werden.
Falls Ihr die Kabel für „Motor-Auf“ und „Motor-Ab“ vertauscht habt, kann hier die Schalterbelegung einfach gedreht werden. Bei Bedarf können auch die anderen Parameter angepasst werden. Diese lasse ich aber bei mir auf den vorgegebenen Werten stehen.
https://technikkram.net/wp-content/uploads/2019/05/technikkram_transparent.png00Sebastianhttps://technikkram.net/wp-content/uploads/2019/05/technikkram_transparent.pngSebastian2015-12-25 15:16:242021-02-23 12:56:59Homematic Teil 5: Rollladenaktor anschließen und einbinden
18Kommentare
Herwig Nemmer sagte:
Hallo,
Ich versuche mich derzeit, meine elektrisch bedienbaren Rolläden mit Funkaktuatoren von Homeatic IP zu versehen. Allerdings bin ich über ein Anschlussproblem gestolpert.
Bei mir gehen zum Rolladenmotor vier Kabel. Phase (Braun), Hoch (Schwarz), Runter (Grau), Neutral (Blau)
Das aktuelle Schaltersystem ist von Busch Jäger und entspricht Ihrer Abbildung.
Allerdings gehen sowohl die Phase des Stromkreises als auch das Phasenkabel zum Motor in die beiden L Klemmen, Das Schwarze Kabel in die Klemme daneben (bei Ihnen im Bild grauees Kabel), das graue Kabel in die andere Motorsteuerung. Der N-Leiter des Motors ist über eine separate Klemme mit dem N-Leiter des Stromkreises verbunden.
Nun die Frage, was stelle ich mit Phase und N-Leiter des Motors an, wenn ich den Homeatic IP Aktuator installiere?
– Muss ich diese über Klemmen mit dem Stromkreis verbinden und von diesen Klemmen über zusätzliche Kabel den Aktuator ansteuern?
– Kann ich diese komplett ignorieren?
– Kann ich den Aktuator nicht installieren, weil mein Rolladenmotor nicht geeignet ist?
Vielen Dank im Voraus für Ihre Antwort!
Mit freundlichen Grüßen,
Herwig Nemmer
gab es eine Lösung? Habe auch eine Busch-Jäger-Schaltung mit 2 braunen Phasenkabel, die zusammen in die L-Klemme gehen. Die beiden schwarzen Kabel für rauf und runter in die beiden entsprechenden Klemmen. Würde nun auch gerne den Homematic IP Actor verbauen, frage mich aber, was mit dem 2. Phasenkabel passieren soll. Auch beim Actor zusammen mit dem anderem in die eine L-Klemme?
Gibt es im Homematic Baukasten eigentlich irgendwelche Rolladenaktoren, die mit dem Bus funbktionieren? Also „wired“? Ich mache die Elektrik neu, würde aber ungern extra für jeden Rollokasten ein 5×1,5 Kabel zum Verteiler legen. Schöner wäre doch einfach nur 1 Buskabel zum Verteiler und ein 5×1,5 Kabel vom Rollo zum Unterputzaktor (der wiederum am Bus hängt). Das würde extrem viel Kabel sparen.
Hallo Ich habe meine Rolladen soweit verbunden das problem ist das manche in der untersten Stellung sind … mir aber angezeigt wird das sie sich in der obersten Stellung befinden. Wie bringe ich der Zentrale bei das der Rolladen unten ist ? Gruß
Hallo Sebastian, wir haben uns im Januar 2018 für das Magenta Smart Home entschieden. Wir wohnen in einem Eigenheim, bei dem im Untergeschoss mehrere Raffstores (Rolläden) verbaut sind, die sich sowohl einzeln als auch über einen Taster komplett steuern lassen. Da wir in letzter Zeit viele Unwetter mit Hagel hatten, möchten wir die Raffstores auch von unterwegs steuern können, da der installierte Windsensor nicht immer anspricht. Unser Elektriker hat uns nun den Homematic Funk Schaltaktor 1fach Hutschienenmontage im Zählerschrank eingebaut. Aber damit kann ich die Raffstores NUR hochfahren lassen….Durch Internetrecherche sind wir auf den Homematic Rollladenaktor HM-LC-BI1PBU-FM gestoßen. Jetzt unsere Frage: reicht es aus, dass wir nur einen Aktor an der Stelle installieren, an der wir alle Rollläden steuern können? Kann damit jeder einzelne Rollladen per App programmiert werden? Oder müssen wir jeden einzelnen Taster (5 Stück) gegen einen Aktor ersetzen. Es handelt sich um einen offenen Wohn-/Essbereich mit 5 Anlagen. Wie gesagt: jeder Rollladen hat einen eigenen Taster UND alle 5 Rollläden lassen sich über einen zentralen „Schalter“ (MERTEN MEG5755-6035 Zeitschaltuhr) steuern. Unser Elektriker lässt uns damit „im Regen stehen“, da er das System Magenta Smart Home bzw. Homematic nicht kennt (nicht kennen will…). Wir hoffen, dass wir hier geholfen bekommen. Vielen Dank im Voraus. Gruß Sabine
Das ist jetzt nicht wirklich ernst gemeint, oder? Damit werden ELEKTRISCH ANGETRIEBENE Rolläden angesteuert, die kriegst du bei Stromausfall genau gar nicht bewegt. Es sei denn, es ist eine mechanische Not-/Ersatzbetätigung enthalten. Die ist aber völlig unabhängig von Homematic.
Wenn der Strom nicht ausgefallen ist, kannst du die Rolläden auch bei Ausfall der Homematic Zentrale über die Taster betätigen, auch die Betätigung per Homematic-Funkfernsteuerung ist (wenn direkt verknüpft) unabhängig von der Homematic-Zentrale möglich.
Hey, vielen Dank für die Beschreibung und den Hinweis des Neutralleiters, der ja am Rolladen hängt. Jetzt klappt mein System endlich. Ist auch wie beim Homematic IP, nur seitenverkehrt. LG CHRISTIAN
ich habe Rolladenaktoren neben den Zimmertüren verbaut. Alles hängt an einer CCU2. Wie würde ich am besten eine weitere Auf-Ab-Schaltstelle, zum Beispiel am Bett, integrieren. Am liebsten mit der Möglichkeit, die Zeitsteuerung für einen Rolladen zwischenzeitlich zu deaktivieren um länger schlafen zu können?
Hallo Sebastian,
danke für die tolle Anleitung.
Passt der Aktor in eine normale UP Dose oder benötige ich dafür eine tiefe UP Dose?
Die Wippen für die manuelle Bedienung muss ich dann aber noch extra kaufen oder sind die mit dabei?
Gruß Ingo
Bei meinem Rolladen ist ein Bedienelement verbaut, das aus zwei Wippschaltern besteht (echte Schalter, keine Taster). Diese sperren sich gegenseitig, ein gleichzeitiges Schalten von rauf und runter wird damit verhindert. Einmal gedrückt fährt der Motor solange, bis die Endposition erreicht ist.
Jetzt habe ich bitte zwei Fragen:
1) Bleibt die manuelle Bedienbarkeit erhalten, wenn ich den Homematic Aktor einbaue?
2) Wie wird verhindert, dass der Aktor von bspw. der CCU mit rauf angesteuert wird, ich aber manuell runter drücke?
Hallo Peter,
klar den kannst Du als zusätzliche Bedienstelle integrieren. Du benötigst aber den Rollladenaktor damit Du den Strom einmal zum Hochfahren und zum Runterfahren schalten kannst.
Hallo Sebastian,
soweit ich weiß arbeiten meine Jalousie Schalter mit einem Relais. Also Auf und Ab Schalter, dann ein Relais und dann zum Rolladenmotor. Kannst du eine Aussage dazu treffen ob ich dann auch diesen Funkrolladenaktor nutzen kann?
das Einstellen der Programmierung von Auf / Ab bleibt allerdings wirkungslos. Das Verhalten der Rolladenmotoren hängt einzig und allein von der Verdrahtung ab. So auch zu lesen bei Homematic. Mochte ich nicht glauben, testweise Einstellungsänderungen bestätigten allerdings die Aussage. Wofür diese Einstellungsmöglichkeit überhaupt vorgesehen ist, bleibt etwas schleierhaft. Evtl. ist sie ja nur als Kommentar zu den effektiven Verhältnissen zu verstehen. An der Funktion ändert sie jedenfalls absolut nichts…
Bei mir ist ein Bus-System installiert und ich habe mich damals für das Bus-System von Legrand BTicino entschieden. Nunmehr wollte ich die Rollladensteuerung mit Homematik bewerkstelligen. Meine Frage: Kann ich die Aktoren auch in die Rolllo-Schalter von BTicino einbauen. Vorerst reichte mir die Antwort: JA oder NEIN.
Hallo,
Ich versuche mich derzeit, meine elektrisch bedienbaren Rolläden mit Funkaktuatoren von Homeatic IP zu versehen. Allerdings bin ich über ein Anschlussproblem gestolpert.
Bei mir gehen zum Rolladenmotor vier Kabel. Phase (Braun), Hoch (Schwarz), Runter (Grau), Neutral (Blau)
Das aktuelle Schaltersystem ist von Busch Jäger und entspricht Ihrer Abbildung.
Allerdings gehen sowohl die Phase des Stromkreises als auch das Phasenkabel zum Motor in die beiden L Klemmen, Das Schwarze Kabel in die Klemme daneben (bei Ihnen im Bild grauees Kabel), das graue Kabel in die andere Motorsteuerung. Der N-Leiter des Motors ist über eine separate Klemme mit dem N-Leiter des Stromkreises verbunden.
Nun die Frage, was stelle ich mit Phase und N-Leiter des Motors an, wenn ich den Homeatic IP Aktuator installiere?
– Muss ich diese über Klemmen mit dem Stromkreis verbinden und von diesen Klemmen über zusätzliche Kabel den Aktuator ansteuern?
– Kann ich diese komplett ignorieren?
– Kann ich den Aktuator nicht installieren, weil mein Rolladenmotor nicht geeignet ist?
Vielen Dank im Voraus für Ihre Antwort!
Mit freundlichen Grüßen,
Herwig Nemmer
Hallo,
gab es eine Lösung? Habe auch eine Busch-Jäger-Schaltung mit 2 braunen Phasenkabel, die zusammen in die L-Klemme gehen. Die beiden schwarzen Kabel für rauf und runter in die beiden entsprechenden Klemmen. Würde nun auch gerne den Homematic IP Actor verbauen, frage mich aber, was mit dem 2. Phasenkabel passieren soll. Auch beim Actor zusammen mit dem anderem in die eine L-Klemme?
Gruß Ralf
Gibt es im Homematic Baukasten eigentlich irgendwelche Rolladenaktoren, die mit dem Bus funbktionieren? Also „wired“? Ich mache die Elektrik neu, würde aber ungern extra für jeden Rollokasten ein 5×1,5 Kabel zum Verteiler legen. Schöner wäre doch einfach nur 1 Buskabel zum Verteiler und ein 5×1,5 Kabel vom Rollo zum Unterputzaktor (der wiederum am Bus hängt). Das würde extrem viel Kabel sparen.
Hallo Ich habe meine Rolladen soweit verbunden das problem ist das manche in der untersten Stellung sind … mir aber angezeigt wird das sie sich in der obersten Stellung befinden. Wie bringe ich der Zentrale bei das der Rolladen unten ist ? Gruß
Hallo Sebastian, wir haben uns im Januar 2018 für das Magenta Smart Home entschieden. Wir wohnen in einem Eigenheim, bei dem im Untergeschoss mehrere Raffstores (Rolläden) verbaut sind, die sich sowohl einzeln als auch über einen Taster komplett steuern lassen. Da wir in letzter Zeit viele Unwetter mit Hagel hatten, möchten wir die Raffstores auch von unterwegs steuern können, da der installierte Windsensor nicht immer anspricht. Unser Elektriker hat uns nun den Homematic Funk Schaltaktor 1fach Hutschienenmontage im Zählerschrank eingebaut. Aber damit kann ich die Raffstores NUR hochfahren lassen….Durch Internetrecherche sind wir auf den Homematic Rollladenaktor HM-LC-BI1PBU-FM gestoßen. Jetzt unsere Frage: reicht es aus, dass wir nur einen Aktor an der Stelle installieren, an der wir alle Rollläden steuern können? Kann damit jeder einzelne Rollladen per App programmiert werden? Oder müssen wir jeden einzelnen Taster (5 Stück) gegen einen Aktor ersetzen. Es handelt sich um einen offenen Wohn-/Essbereich mit 5 Anlagen. Wie gesagt: jeder Rollladen hat einen eigenen Taster UND alle 5 Rollläden lassen sich über einen zentralen „Schalter“ (MERTEN MEG5755-6035 Zeitschaltuhr) steuern. Unser Elektriker lässt uns damit „im Regen stehen“, da er das System Magenta Smart Home bzw. Homematic nicht kennt (nicht kennen will…). Wir hoffen, dass wir hier geholfen bekommen. Vielen Dank im Voraus. Gruß Sabine
Gibt es eine Lösung bei Stromausfall. Wie bekomme ich dann die Rollos runter.
Das ist jetzt nicht wirklich ernst gemeint, oder? Damit werden ELEKTRISCH ANGETRIEBENE Rolläden angesteuert, die kriegst du bei Stromausfall genau gar nicht bewegt. Es sei denn, es ist eine mechanische Not-/Ersatzbetätigung enthalten. Die ist aber völlig unabhängig von Homematic.
Wenn der Strom nicht ausgefallen ist, kannst du die Rolläden auch bei Ausfall der Homematic Zentrale über die Taster betätigen, auch die Betätigung per Homematic-Funkfernsteuerung ist (wenn direkt verknüpft) unabhängig von der Homematic-Zentrale möglich.
Hey, vielen Dank für die Beschreibung und den Hinweis des Neutralleiters, der ja am Rolladen hängt. Jetzt klappt mein System endlich. Ist auch wie beim Homematic IP, nur seitenverkehrt. LG CHRISTIAN
Hallo Sebastian,
ich habe Rolladenaktoren neben den Zimmertüren verbaut. Alles hängt an einer CCU2. Wie würde ich am besten eine weitere Auf-Ab-Schaltstelle, zum Beispiel am Bett, integrieren. Am liebsten mit der Möglichkeit, die Zeitsteuerung für einen Rolladen zwischenzeitlich zu deaktivieren um länger schlafen zu können?
Hallo Sebastian,
danke für die tolle Anleitung.
Passt der Aktor in eine normale UP Dose oder benötige ich dafür eine tiefe UP Dose?
Die Wippen für die manuelle Bedienung muss ich dann aber noch extra kaufen oder sind die mit dabei?
Gruß Ingo
Bei meinem Rolladen ist ein Bedienelement verbaut, das aus zwei Wippschaltern besteht (echte Schalter, keine Taster). Diese sperren sich gegenseitig, ein gleichzeitiges Schalten von rauf und runter wird damit verhindert. Einmal gedrückt fährt der Motor solange, bis die Endposition erreicht ist.
Jetzt habe ich bitte zwei Fragen:
1) Bleibt die manuelle Bedienbarkeit erhalten, wenn ich den Homematic Aktor einbaue?
2) Wie wird verhindert, dass der Aktor von bspw. der CCU mit rauf angesteuert wird, ich aber manuell runter drücke?
Danke und Grüße,
Axel
Hallo Axel, zu 1) Ja bleibt erhalten du hast einen Taster nach oben und unten, das Verhalten kannst du pro Taster einzeln hinterlegen.
2) die manuelle Eingabe hat immer Vorrang.
Hallo Sebastian,
wenn der Rolladen eine Endabschaltung hat, könnte man dann nicht auch einen Funk-Schaltaktor 2-fach verwenden?
Gruß
Peter
Hallo Peter,
klar den kannst Du als zusätzliche Bedienstelle integrieren. Du benötigst aber den Rollladenaktor damit Du den Strom einmal zum Hochfahren und zum Runterfahren schalten kannst.
Hallo Sebastian,
soweit ich weiß arbeiten meine Jalousie Schalter mit einem Relais. Also Auf und Ab Schalter, dann ein Relais und dann zum Rolladenmotor. Kannst du eine Aussage dazu treffen ob ich dann auch diesen Funkrolladenaktor nutzen kann?
Danke und Gruß
Hallo,
das Einstellen der Programmierung von Auf / Ab bleibt allerdings wirkungslos. Das Verhalten der Rolladenmotoren hängt einzig und allein von der Verdrahtung ab. So auch zu lesen bei Homematic. Mochte ich nicht glauben, testweise Einstellungsänderungen bestätigten allerdings die Aussage. Wofür diese Einstellungsmöglichkeit überhaupt vorgesehen ist, bleibt etwas schleierhaft. Evtl. ist sie ja nur als Kommentar zu den effektiven Verhältnissen zu verstehen. An der Funktion ändert sie jedenfalls absolut nichts…
Bei mir ist ein Bus-System installiert und ich habe mich damals für das Bus-System von Legrand BTicino entschieden. Nunmehr wollte ich die Rollladensteuerung mit Homematik bewerkstelligen. Meine Frage: Kann ich die Aktoren auch in die Rolllo-Schalter von BTicino einbauen. Vorerst reichte mir die Antwort: JA oder NEIN.
Ohne weiteres nein. Evtl über obenHAB oder ioBroker
