Die neuen Homematic IP Wired Geräte im Detail vorgestellt + Listenpreise
Gestern haben wir Euch bereits die ersten Informationen zu den neune Homematic wired IP Geräten geliefert. Doch viele von Euch wollen natürlich mehr über die Details der einzelnen Geräte wissen. Auch die Preise (Listenpreise) stehen fest und sind im aktuellen Produktkatalog von 2018 hinterlegt. Mit diesem Artikel gebe ich Euch eine Übersicht aller neuen Homematic IP wired Geräte, die im 4. Quartal 2018 erhältlich sein werden.
Neben dem Gateway wird es 7 neue Homematic IP wired Geräte geben. 6 von diesen Geräten sind für die Hutschiene und decken alle gängigen Funktionen, die in einem Haus benötigt werden ab. Das 7 Gerät in diesem Bunde ist nicht für die Hutschiene sondern für den direkten Einbau in einer Unterputzdose vorgesehen. Für mich ist der neue kleine Puck, der direkt an den Bus angebunden werden kann, fast das spannendste Gerät! Doch jetzt zu den Produkten in Detail.
Der Listenpreis des Access Points liegt bei 149,95€
Bezugsquellen für Homematic IP wired Projekte
Bei smartkram.de gibt es einen Homematic IP wired Konfigurator – hier könnt Ihr Euer individuelles Projekt zusammenstellen und erhaltet zudem direkt eine Empfehlung zum passenden Netzteil und die nötige Anzahl der TEs (Trennungseinheiten), die für den Einbau im Schaltschrank benötigt werden. Zusätzlich erhaltet Ihr je nach Bestellwert einen Gutschein von bis zu 12% des Bestellwertes, der für Installationsmaterial oder andere Komponenten aus dem Shop genutzt werden kann. Schaut einfach mal vorbei. Bei individuellen anfragen, könnt Ihr auch einfach eine Mail an shop@smartkram.de senden.
Wie werden die Geräte angelernt?
Um die neuen Busteilnehmer betreiben zu können, wird ein Gateway benötigt. Ohne dieses Gateway kann das Modul nicht mit der CCU3 kommunizieren. Wie schon im vorherigen Artikel zu diesem Thema erwähnt, habt Ihr beim neuen HM IP wired die Möglichkeit, dass System entweder über die HM Cloud, oder aber lokal, wie bei der CCU2 gewohnt, zu betreiben.
Auch beim Anlernen der Komponenten hat sich einiges getan. Dieser Vorgang wurde sehr stark vereinfacht, in der neuen CCU3 muss nur noch das Gateway angelernt werden. Alle anderen Teilnehmer des Netzwerks werden dann automatisch ermittelt. Dieser Vorgang dauert laut eQ-3 wenige Minuten bei einem voll ausgelasteten Netzwerk von 64 Teilnehmern. Ob der Teilnehmer erfolgreich angelernt worden ist, wird im Statusdisplay signalisiert. So kann bei der Installation ganz einfach festgestellt werden, ob alles richtig funktioniert hat.
Alle neuen Aktoren sind 4TEs breit. Zum Vergleich: Eine 1-polige Sicherung (16A) hat eine Breite von 1TE. In einen normalen Schaltschrank passen so 3 Geräte (12TEs) nebeneinander auf eine Schiene.
HmIPW-DRBL4 – Wired Jalousienaktor 4-fach
Der neue Aktor kann für Jalousien, Rollläden und Markisen eingesetzt werden. Bei Rollläden kann der Motor in zwei Richtungen angesteuert werden. Für die Jalousien-Steuerung kann zudem der Neigungswinkel der Lamellen gesteuert werden.
Es können mit einem Aktor 4 Rollos/Jalousien oder Markisen angefahren werden. Bei den alten Homematic wired Geräten konnte mit einem Aktor nur ein Teilnehmer gesteuert werden (2TEs) somit hat sich die „Packungsdichte“ der neun Aktor verdoppelt!
Auf 4TEs können 4 Motoren gesteuert werden. Ein weiterer Clou ist, dass nicht nur die Phase geschaltet wird, sondern auch der N. Damit sind die Kontakte komplett potentialfrei und die einzelnen Teilnehmer müssen nicht auf einem gemeinsamen RCD liegen.
Die Astrofunktionen und Zeitprofile können direkt im Gerät hinterlegt werden. Zudem ist das Gerät mit einer automatischen Abschaltung ausgestattet, die bei einem zu hohen Strom oder einer zu hohen Gerätetemperatur abschaltet.
Listenpreis: 149,95€
HmIPW-DRD3 – Wired Dimmaktor 3-fach
Der neue Dimmer vereint auf 4TEs 3 Ausgänge, die gedimmt werden können. Alle Kontakte sind wie bei den anderen Geräten auch potentialfrei, sodass die Lichtkreise an unterschiedlichen RCDs angeschlossen werden können.
Leider ist aktuell nur bekannt, dass das Gerät, wie auch das alte, nur eine Phasenabschnitt-Steuerung besitze. Moderne LEDs lassen sich damit eher nicht dimmen. Schön wäre gewesen, wenn es einen DALI oder PWM Dimmer gegeben hätte. Somit ist der Anwendungsfall eher für konventionelle Leuchten gedacht. Sobald wir darüber mehr wissen, werden wir es Euch berichten.
Ein weiterer Punkt, der aber auch für alle anderen IP wired Gereäte gilt, ist dass neuerdings Federkraftklemmen eingesetzt werden. Das macht das lästige schrauben überflüssig und die Installation wird dadurch stark vereinfacht.
Listenpreis: 239,95€
HmIPW-DRI16 – Wired Eingangsmodul 16-fach
Dieses neue Gerät ermöglicht es, Taster, Schalter und Kontakte einzulesen. Jeder Eingang kann frei konfiguriert werden, ob es sich dabei um einen Taster (Impuls), Schalter (steigende Flanke/fallende Flanke) oder um einen Reed-Fensterkontakt handelt.
Mit dem 16-fach Adapter können so z.B. alle Fensterkontakte mit einem Modul eingelesen werden.
Alle Kontakte sind potentialfrei aufgebaut. Der Status der einzelnen Eingänge kann über das Display erfasst und manuell geändert werden.
Listenpreis: 129,95€

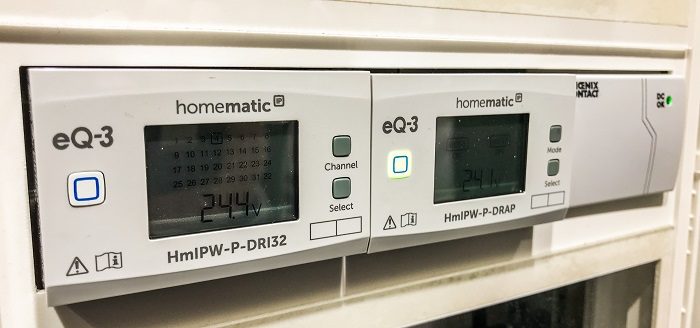

HmIPW-DRI32 – Wired Eingangsmodul 32-fach
Dieses Modul hat die gleiche Größe wie das 16-fach Interface, besitzt aber die doppelte Anzahl an Eingängen. So können, wie auch beim 16-fach Modul Taster, Schalter und Kontakte eingelesen werden.
Die Bedienung kann ebenfalls über das Display erfolgen.
Listenpreis: 179,95€
HmIPW-DRS4 – Wired Schaltaktor 4-fach
Auf dieses Gerät habe ich persönlich lange gewartet! Endlich ist es möglich, mit einem Aktor 4 Verbraucher zu schaltet. Alle Ausgänge sind dabei wieder potentialfrei, sodass unterschiedliche RCDs für die Stromkreise genutzt werden können.
Die Strombelastung ist in Summe 64A. So kann jeder Kanal gleichzeitig! volle 16A schalten. So kann man das Gerät jetzt auch für geschaltete Steckdosen in verschiedenen Stromkreisen einsetzen, die eine 16A Absicherung haben.
Laut Aussagen von eQ-3 ist der Aktor in der Lage einen 16A verbraucher dauerhaft zu betreiben, ohne dass es zu einer Abschaltung durch zu hohe Temperatur kommt.
Listenpreis: 119,95€
HmIPW-DRS8 – Wired Schaltaktor 8-fach
Auch der 8-fach Schaltaktor ist ein wirklich interessantes Gerät. Es können parallel 8 Verbraucher separat angesteuert werden. In Summe kann das Gerät 80A Strom schalten. Ein möglicher Einsatzzweck sind hier Beleuchtungskreise, die oft mit 10A abgesichert werden. So können mit diesem Aktor 8 unabhängige Beleuchtungskreise geschaltet werden.
Auch hier sind alle Kontakte potentialfrei aufgebaut. Dadurch können die Stromkreise auf unterschiedliche RCDs (FIs) aufgeteilt werden.
Über das eingebaute Display können alle Kanäle abgefragt und geschaltet werden.
Listenpreis: 159,95€
HmIPW-FIO6 – Wired IO Modul unterputz 6-fach
Anders als bei den anderen IP wired Geräten, wird dieser Busteilnehmer nicht im Schaltschrank platziert sondern direkt in einer Unterputzdose. Von dort aus wird der IO-Baustein per Bus an das bestehende Netzwerk angebunden.
Durch seine 6 Eingänge und 6 Ausgänge kann ein Baustein pro Raum platziert werden und von dort aus alle Taster/Schalter/Kontakte einlesen und die Signale über den Bus transportieren. Durch diesen Baustein können viele Meter Kabel eingespart werden. Eine Einzelverdrahtung wird damit überflüssig.
Alle Taster können so an einer zentralen Stelle im Raum eingelesen werden. Gerade für Neubauten ist diese Möglichkeit einfach klasse!
Sobald wir mehr Informationen über das Gerät haben, werden wir Euch natürlich informieren!
Listenpreis: 99,95€
