Vergleich Homematic altes und neues Funkmodul – Wofür wird es benötigt? Lohnt sich der Umstieg?
Vor wenigen Woche hat ELV / eQ-3 das neue Funkmodul für den Raspberry Pi vorgestellt. In 2 Wochen werden die ersten Module von ELV verschickt. Was sich ändert im direkten Vergleich zum alten Funkmodul habe ich Euch hier kurz zusammengefasst.
Als kurze Einleitung für diejenigen unter Euch, die gerade in die Welt von Homematic eingestiegen sind, erkläre ich kurz, wofür das Funkmodul überhaupt verwendet werden kann. Die noch aktuelle Zentrale von Homematic (CCU2) ist doch nun schon etwas in die Tage gekommen und die Geschwindigkeit ist nicht mehr zeitgemäß. Durch die Freigabe der Software, seitens eQ-3, die auf der CCU läuft, sind unterschiedliche Entwickler auf diesen Zug aufgesprungen und haben Möglichkeiten geschaffen, das Betriebssystem der CCU2 auf eine schnellere Hardware wie z.B. den Raspberry Pi zu bringen.
Durch die modernere Hardwarearchitektur und dem zusätzlichen Arbeitsspeicher arbeitet das Betriebssystem dadurch viel flüssiger und die Ladezeiten werden minimiert. Jens Maus ist einer dieser Entwickler, der das Projekt RaspberryMatic ins Leben gerufen hat. RaspberryMatic ist aber noch etwas mehr als nur eine exakte Kopie des offiziellen Betriebssystems. Es werden hier neuen Funktionen implementiert, die dann später, bei erfolgreichem Test, in die originale Version für die CCU2 übernommen werden.
Ein weiterer Zweig, der sich gebildet hat, ist piVCCU von Alexander Reinert. Er verfolgt ebenfalls den Ansatz, das Betriebssystem der CCU2 auf eine schnellere Hardware zu implementieren. Er geht hierbei aber einen etwas anderen Weg. Es verwendet die originale Software (ohne Modifikationen) und lässt das Betriebssystem in einem virtuellen Container auf einem mini-Computer laufen. Dadurch ist es möglich, weitere Software parallel zu installieren – dies kann z.B. einen Homebridge (für die Siri-Sprachsteuerung), ioBroker oder andere Software sein.
Alexander legt auch großen Wert darauf, dass nicht nur der Raspberry Pi, sonder auch weitere Hardware-Plattformen unterstützt werden.
Doch wofür nun das Funkmodul?
Das Funkmodul wird nun benötigt, damit der Raspberry Pi (oder ein andere mini-Computer) mit den Homematic-Geräten kommunizieren kann. Das Funkmodul stellt die Brücke zwischen dem 868 MHz-Netz der Homematic-Welt und dem Raspberry Pi her. Diese Schnittstelle ist ebenfalls in der CCU2 zu finden, ohne dieses Modul wäre es also nicht möglich, per Funk mit den Teilnehmern (Sensoren und Aktoren) zu „sprechen“. Erst mit diesem Modul wird aus dem Raspberry Pi eine vollwertige Homematic-Zentrale.

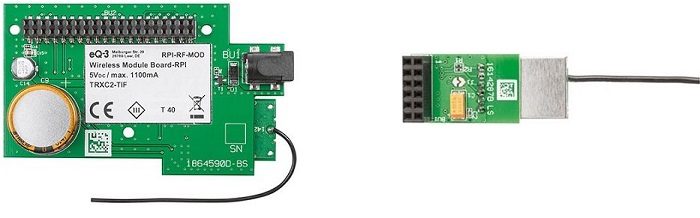

Unterschiede zwischen dem alten und dem neuen Modul
Das alte Funkmodul ist sehr kompakt gebaut und wird direkt auf die GPIO-Pins des Raspberry Pi’s gesteckt. Das Design dieses Modul hat jedoch leider ein paar Schwächen.
Schlechte EMV-Eigenschaften, da die Antenne des Moduls sich mit der Antenne des Raspberry Pi’s (Bluetooth/WLAN) stört.
Bauform nicht besonders Ideal, da viele Gehäuse nicht für den zusätzlichen Aufbau geeignet sind und das Modul durch den Deckel nach unten gedrückt wird.
Störungen durch schlechte 5V Netzteile, die unzureichend stabilisiert sind.
Wenn der Raspberry Pi mit einem zusätzlichen Kühlkörper auf der CPU ausgestattet ist, kann es zu Kontakt mit dem Funkmodul kommen.
Schlechte Antennenführung, diese liegt auf der Platine vom Raspberry Pi
Wesentlich geringere Funkreichweite als die CCU2 (durch oben genanten Gründe)
Viele der hier angesprochenen Einschränkungen lassen sich durch einfache Modifikationen beheben. So kann z.B. die verringerte Sendeleistung durch eine externe Antenne ausgeglichen werden. Zum Anbau einer externen Antenne haben wir Euch sehr ausführliche Anleitungen geschrieben.
Auch durch die Verwendung eines guten 5V Netzteils, lassen sich viele Probleme beheben. Es hat sich gezeigt, dass die Deaktivierung von Bluetooth und WLAN auf dem Raspberry Pi ebenfalls zu einer Verbesserung der Reichweite führt.
Der große Vorteil des alten Moduls ist der sehr geringen Preis von ca. 20€.
Das neue Funkmodul behebt alle oben genannten Probleme durch ein verbessertes Platinenlayout. Das neue Modul sitzt nun nicht mehr direkt auf den GPIO-Pins. Die neue Platzierung führt zu einer wesentlich besseren EMV-Verträglichkeit und reduziert die gegenseitigen Einflüsse der Antennen vom Raspberry Pi.
Durch die externe Spannungsversorgung, die auf der Platine ebenfalls gefiltert und stabilisiert wird, können auch diese negativen Einflüsse minimiert werden.
Diese Neuerungen führen dazu, dass die Reichweite vom Funkmodul besser ist, als die des alten. Doch es gibt auch bei dem neuen Modul einige Nachteile, die Ihr berücksichtigen solltet.
Durch das neue Design kann kein Standard Gehäuse mehr verwendet werden. Aktuell gibt es nur das Gehäuse von ELV.
Alle GPIO Pins werden vom neuen Modul verdeckt, sodass eine Nutzung für weitere Anwendungen erschwert wird – z.B. USV oder andere Adapter.
Viel höherer Preis im direkten Vergleich zum alten Modul.
Trugschluss – altes Modul funktioniert nicht mit neuer Software (CCU3)
Um hier etwas Licht ins Dunkle zu bringen, will ich mit den Gerüchten aufräumen, dass das alte Funkmodul nicht mit dem neuen CCU Betriebssystem laufen wird – das ist schlichtweg falsch! Auch hat das alte/neue Modul keinerlei Einfluss auf die Unterstützung von Homematic wired IP.
Genau genommen wird für den Betrieb einer reinen Homematic wired IP Installation gar kein Funkmodul benötigt.
Wenn nun die neue CCU-Version heruaskommt, die neue Funktionen beinhaltet und dass neue wired IP-Gateway unterstützt, kann sowohl das alte als auch das neue Funkmodul verwendet werden.
Die Hardware hat hier keinerlei Einfluss auf die Funktionalität der Software – daher spielt es keine Rolle, welches Modul Ihr verwendet.
Beide Module werden auch von zukünftigen RaspberryMatic und auch piVCCU Versionen unterstützt.
Altes oder neues Modul?
Eine Frage, die man so pauschal nicht beantworten kann – Wenn Ihr eine bestehende Installation habt und diese ohne Probleme läuft, dann braucht Ihr nicht umsteigen. Wie oben schon erwähnt wird das alte Modul genauso ohne Nachteile unterstützt, wie das neue Modul.
Solltet Ihr eine CCU2 oder gar CCU1 im Einsatz haben, dann würde ich in jedem Fall wechsel. Ob nun das günstigere alte oder neue Modul muss hier genauer betrachtet werden.
Zur Reichweite des neuen Moduls kann ich aktuell noch nichts sagen, es wird aber besser sein als das alte ohne Antenne.
Wer also ein komplettes Haus mit Funk abdecken will, sollte eher zum neuen Modul tendieren und bei bedarf die Antenne ebenfalls durch eine externe ersetzen.
Wer eine kleinere Installation hat, wie z.B. eine Etagenwohnung, kann ganz getrost zum günstigeren Modul greifen, da dieses vollkommen ausreichend ist.
Umstieg vom alten auf das neue Funkmodul?
Nein! Wenn Ihr keine Probleme mit Eurer bestehenden Installation habt, dann gilt hier der Spruch: Never touch a running Systm. Ihr werdet durch das neue Modul keine Vorteile haben.
Solltet Ihr jedoch Probleme mit der Sende-/Empfangsqualität haben, kann entweder eine externe Antenne am alten Modul oder das neue Modul Abhilfe schaffen.
https://technikkram.net/wp-content/uploads/2019/05/technikkram_transparent.png00Sebastianhttps://technikkram.net/wp-content/uploads/2019/05/technikkram_transparent.pngSebastian2018-06-29 09:27:312018-06-29 09:45:48Vergleich Homematic altes und neues Funkmodul – Wofür wird es benötigt? Lohnt sich der Umstieg?
21Kommentare
Michael sagte:
Hallo, kann ich mit dem Rpi3 und dem alten Funkmodul den Access Point HMIP-DRAP einrichten? Laut Jens Maus, „Für die Nutzung von homematicIP-Wired braucht man zwingend ein RPI-RF-MOD Funkmodul und nicht das alte/kleine HM-MOD-RPI-PCB.“ ist das neue Modul erforderlich. Verstehe aber nicht so richtig den Sinn dahinter. Grüße Micha
Sehr guter Beitrag, ich habe das alte Funkmodul in Betrieb mit homematic und homematic IP Geräten.
Das alte Funkmodul reicht bei mir über 3 Geschosse, mit rpi und Funkmodul im Keller. Ich bin ebenfalls auf piVCCU umgestiegen, da es keine Updates mehr für YAHM gab.
Ich bin auch noch etwas unentschlossen ob das neue oder alte Modul. Aktuell tendiere ich zum alten Modul, da ich die anderen Pins gern noch verwenden möchte. Was mir aber auch nach tagelangem Suchen in Foren und Webseiten immer noch nicht 100%ig klar ist, kann ich aktuell Homematic IP Geräte mit dem alten Modul ansprechen? Die meisten Forenbeiträge zu dem Thema sind von Ende 2017 und da ging es noch nicht, aber mit CCU3 schon, oder?
Ich nutze als Basissystem den RaspPi3B+ mit Openhabian und werde Yahm für HmIP nutzen.
2017 gab es die CCU3 noch gar nicht, daher wirst du da keine (korrekten) Foreneinträge zu dem Thema gefunden haben. HmIP geht mit beiden Funkmodulen. Es gibt Anzeichen, dass HmIP Wired ggf. nur in Verbindung mit dem neuen Funkmodul geht, aber das ist bisher noch nicht gesichert klar.
YAHM würde ich mir an deiner Stelle sehr genau überlegen, das hat jetzt seit über einem Jahr kein Update mehr bekommen und generell ist der Support dafür ziemlich eingeschlafen. Vielleicht magst du dir mal piVCCU anschauen.
Klasse Info-Beitrag!! Eine Frage als interessierter Laie: Gibt es für meinen geplanten Raspberry Pi 3 B+ mit RaspberryMatic bzw. piVCCU auch die Alternative mit USB Stick/Funkmodul (ELV Homematic IP ARR-Bausatz RF-USB-Stick für alternative Steuerungsplattformen HmIP-RFUSB, für Smart Home / Hausautomation). Oder gibt es dafür nur die genannten Funkmodule alt/neu. Hat das jemand mal getestet??
Servus Sebastian,
bin erst heute (2018-11-28) auf Deinen Beitrag gestoßen, aber trotzdem Nachfrage zum Unterschied: Nur mit dem neuen Antennenmodul können doch die Hm-IP-Funk-Aktoren/Sensoren angesprochen werden, oder?
zu dem Thema Funkmodulen am Raspi3+ unter HomeMatic 3.37.8.20181026 hätte ich mal eine Frage.
Ich habe ein ELV Funkmodul für HM und zusätzlich möchte ich ein Busware SCC1101 für FS20 und 433MHz Komponenten einsetzen.
Für FHEM gibt es für das SCC Installationsanleitungen. Für HomeMatic 3.37.8 hab ich noch keine gefunden.
Könnte mir da jemand einen Tipp geben?
Vielen Dank.
Ich verstehe z.B. auch nicht, dass man beim neuen Funkmodul ein Drähtchen verbaut hat, anstatt die Antenne ganz weg zu lassen.
Stattdessen hätte man einen SMA-Antennenanschluß nehmen können. Den Mehrpreis hätte man vernachlässigen können, externe Antennen kosten auch nicht mehr die Welt, die man sich dann zusätzlich kaufen hätte müssen.
Gruß,
Mathias
wie denn? Das Modul kommt erst in 2 Wochen auf den Markt. Außerhalb von eQ-3 dürfte es kaum jmd. geben, der das Modul bereits hat, vermutlich sind Jens und ich sogar die einzigen.
Das Sender-/Empfangsmodul TRX1-TIF wurde durch das TRX2-TIF ersetzt, das einen empfindlicheren Transceiver enthält (alt CC1100, neu CC1120?) – das sollte sich HF-mässig bemerkbar machen.
im neuen Modul hängt der CC1310 drin, der ist etwas besser, aber der CC1101 war bereits sehr gut. Allerdings braucht es nicht nur einen guten Chip, sondern auch eine gute Antenne. Und die hat sich nicht verändert und ist weiterhin eher alls minderwertig zu betrachten. (Knick im Lamda/4 macht viel der Leistung kaputt. Warum Sie bei der Größe der Platine nicht einfach das Chip-Antennen Design von TI umgesetzt haben, ist mir ein Rätsel. Mehrkosten hätte das nicht verursacht und Platz wäre genug da.
Ich gehe stark davon aus, dass nur Wenige rein mit dem neuen Modul Funkprobleme lösen können. Wenn dann mit einer externen Antenne.
…da hast Du recht. ich persönlich finde diese aber sehr unnötig, da ich den PI ja nie ohne Internet-Zugang betreibe. Sobald ich eine Verbindung zum Netz habe, ist auch die aktuelle Zeit da. Die Uhr brauche ich nur für den Start ohne Internet oder bei einem sehr langen Ausfall bzw. bei einem System ohne Internet.
Korrekt muss man sagen: Bei einem sehr langen Ausfall unter 2 Tagen. Ansonsten bringt die RTC auf dem Funkmodul auch nichts, weil der verbaute Goldcap nach zwei Tagen ohne Stromversorgung leer ist und die RTC dann auch nicht mehr läuft.
Hallo, kann ich mit dem Rpi3 und dem alten Funkmodul den Access Point HMIP-DRAP einrichten? Laut Jens Maus, „Für die Nutzung von homematicIP-Wired braucht man zwingend ein RPI-RF-MOD Funkmodul und nicht das alte/kleine HM-MOD-RPI-PCB.“ ist das neue Modul erforderlich. Verstehe aber nicht so richtig den Sinn dahinter. Grüße Micha
Sehr guter Beitrag, ich habe das alte Funkmodul in Betrieb mit homematic und homematic IP Geräten.
Das alte Funkmodul reicht bei mir über 3 Geschosse, mit rpi und Funkmodul im Keller. Ich bin ebenfalls auf piVCCU umgestiegen, da es keine Updates mehr für YAHM gab.
Hi, vielen Dank für deinen Vergleich!
Ich bin auch noch etwas unentschlossen ob das neue oder alte Modul. Aktuell tendiere ich zum alten Modul, da ich die anderen Pins gern noch verwenden möchte. Was mir aber auch nach tagelangem Suchen in Foren und Webseiten immer noch nicht 100%ig klar ist, kann ich aktuell Homematic IP Geräte mit dem alten Modul ansprechen? Die meisten Forenbeiträge zu dem Thema sind von Ende 2017 und da ging es noch nicht, aber mit CCU3 schon, oder?
Ich nutze als Basissystem den RaspPi3B+ mit Openhabian und werde Yahm für HmIP nutzen.
Danke für deine Antwort!
vg Hannes
Hallo Hannes, ja IP geht mit den alten auch!
Hi,
2017 gab es die CCU3 noch gar nicht, daher wirst du da keine (korrekten) Foreneinträge zu dem Thema gefunden haben. HmIP geht mit beiden Funkmodulen. Es gibt Anzeichen, dass HmIP Wired ggf. nur in Verbindung mit dem neuen Funkmodul geht, aber das ist bisher noch nicht gesichert klar.
YAHM würde ich mir an deiner Stelle sehr genau überlegen, das hat jetzt seit über einem Jahr kein Update mehr bekommen und generell ist der Support dafür ziemlich eingeschlafen. Vielleicht magst du dir mal piVCCU anschauen.
Hallo,
vielen Dank für eure schnellen Antworten. piVCCU schau ich mir mal genauer an.
Klasse Info-Beitrag!! Eine Frage als interessierter Laie: Gibt es für meinen geplanten Raspberry Pi 3 B+ mit RaspberryMatic bzw. piVCCU auch die Alternative mit USB Stick/Funkmodul (ELV Homematic IP ARR-Bausatz RF-USB-Stick für alternative Steuerungsplattformen HmIP-RFUSB, für Smart Home / Hausautomation). Oder gibt es dafür nur die genannten Funkmodule alt/neu. Hat das jemand mal getestet??
Bei beiden Systemen kannst du auch den USB Stick einsetzen. Allerdings kann der nur HmIP und nicht wie die beiden Funkmodule auch HmRF.
Servus Sebastian,
bin erst heute (2018-11-28) auf Deinen Beitrag gestoßen, aber trotzdem Nachfrage zum Unterschied: Nur mit dem neuen Antennenmodul können doch die Hm-IP-Funk-Aktoren/Sensoren angesprochen werden, oder?
Danke, Dieter
Hallo..
zu dem Thema Funkmodulen am Raspi3+ unter HomeMatic 3.37.8.20181026 hätte ich mal eine Frage.
Ich habe ein ELV Funkmodul für HM und zusätzlich möchte ich ein Busware SCC1101 für FS20 und 433MHz Komponenten einsetzen.
Für FHEM gibt es für das SCC Installationsanleitungen. Für HomeMatic 3.37.8 hab ich noch keine gefunden.
Könnte mir da jemand einen Tipp geben?
Vielen Dank.
Vielen Dank für den Vergleich!
Ich verstehe z.B. auch nicht, dass man beim neuen Funkmodul ein Drähtchen verbaut hat, anstatt die Antenne ganz weg zu lassen.
Stattdessen hätte man einen SMA-Antennenanschluß nehmen können. Den Mehrpreis hätte man vernachlässigen können, externe Antennen kosten auch nicht mehr die Welt, die man sich dann zusätzlich kaufen hätte müssen.
Gruß,
Mathias
Danke für den Vergleich, war sehr hilfreich um mich für das alte Modul zu entscheiden.
Frage: gibt es denn schon Erfahrungswerte mit dem neuen Modul oder besser noch Vergleichsmessungen?
Hi,
wie denn? Das Modul kommt erst in 2 Wochen auf den Markt. Außerhalb von eQ-3 dürfte es kaum jmd. geben, der das Modul bereits hat, vermutlich sind Jens und ich sogar die einzigen.
Viele Grüße
Alex
Noch wichtiger:
Das Sender-/Empfangsmodul TRX1-TIF wurde durch das TRX2-TIF ersetzt, das einen empfindlicheren Transceiver enthält (alt CC1100, neu CC1120?) – das sollte sich HF-mässig bemerkbar machen.
http://www.ti.com/product/cc1120
Hi,
im neuen Modul hängt der CC1310 drin, der ist etwas besser, aber der CC1101 war bereits sehr gut. Allerdings braucht es nicht nur einen guten Chip, sondern auch eine gute Antenne. Und die hat sich nicht verändert und ist weiterhin eher alls minderwertig zu betrachten. (Knick im Lamda/4 macht viel der Leistung kaputt. Warum Sie bei der Größe der Platine nicht einfach das Chip-Antennen Design von TI umgesetzt haben, ist mir ein Rätsel. Mehrkosten hätte das nicht verursacht und Platz wäre genug da.
Ich gehe stark davon aus, dass nur Wenige rein mit dem neuen Modul Funkprobleme lösen können. Wenn dann mit einer externen Antenne.
Viele Grüße
Alex
Nicht zu vergessen, das neue Funkmodul hat eine Echtzeituhr verbaut.
…da hast Du recht. ich persönlich finde diese aber sehr unnötig, da ich den PI ja nie ohne Internet-Zugang betreibe. Sobald ich eine Verbindung zum Netz habe, ist auch die aktuelle Zeit da. Die Uhr brauche ich nur für den Start ohne Internet oder bei einem sehr langen Ausfall bzw. bei einem System ohne Internet.
Korrekt muss man sagen: Bei einem sehr langen Ausfall unter 2 Tagen. Ansonsten bringt die RTC auf dem Funkmodul auch nichts, weil der verbaute Goldcap nach zwei Tagen ohne Stromversorgung leer ist und die RTC dann auch nicht mehr läuft.
Ja das kommt dann noch hinzu… ich dachte eher an kein Internet ;-) also RTC —> überflüssig
